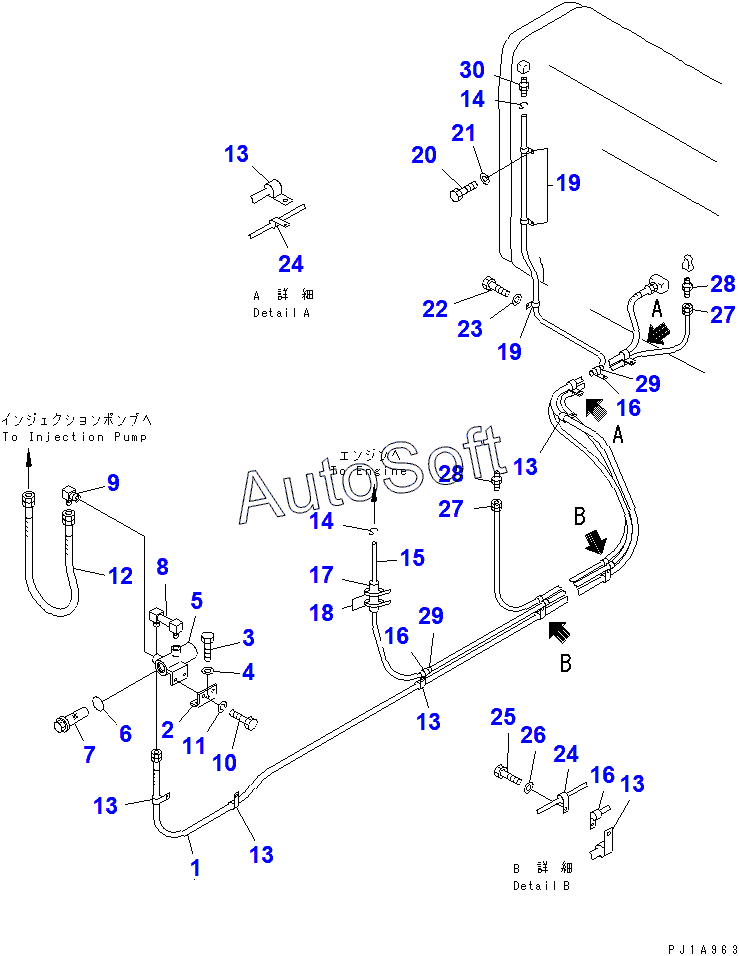

Каталог запасных частей к технике: Komatsu D155C-1P (2010). FUEL PIPING (FOR 155 ENGINE)(31578-)
/11.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
14
15
16
16
16
17
18
19
19
20
21
22
23
24
24
25
26
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 176-04-00022 | 1***2 | STRAINER ASS'Y | |
| 1 | 0***8 | HOSE | |
| 2 | 1***0 | PLATE | |
| 3 | 0***5 | BOLT | |
| 4 | 0***2 | WASHER | |
| 5 | 1***0 | CASE | |
| 6 | 0***0 | O-RING | |
| 7 | 0***0 | ELEMENT ASS'Y | |
| 8 | 1***0 | TUBE | |
| 9 | 1***0 | ELBOW | |
| 10 | 0***0 | BOLT | |
| 11 | 0***5 | WASHER, SPRING | |
| 12 | 0***6 | HOSE | |
| 13 | 0***4 | CLIP | |
| 14 | 1***0 | CLIP | |
| 15 | 0***6 | TUBE | |
| 16 | 0***4 | CLIP | |
| 17 | 1***0 | CUSHION | |
| 18 | 0***4 | BAND | |
| 19 | 0***0 | CLIP | |
| 20 | 0***6 | BOLT | |
| 21 | 0***5 | WASHER, SPRING | |
| 22 | 0***6 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | 0***0 | CLIP | |
| 25 | 0***0 | BOLT | |
| 26 | 0***6 | WASHER | |
| 27 | 0***7 | HOSE | |
| 28 | 1***0 | ELBOW | |
| 29 | 1***0 | TUBE | |
| 30 | 0***0 | NIPPLE |
