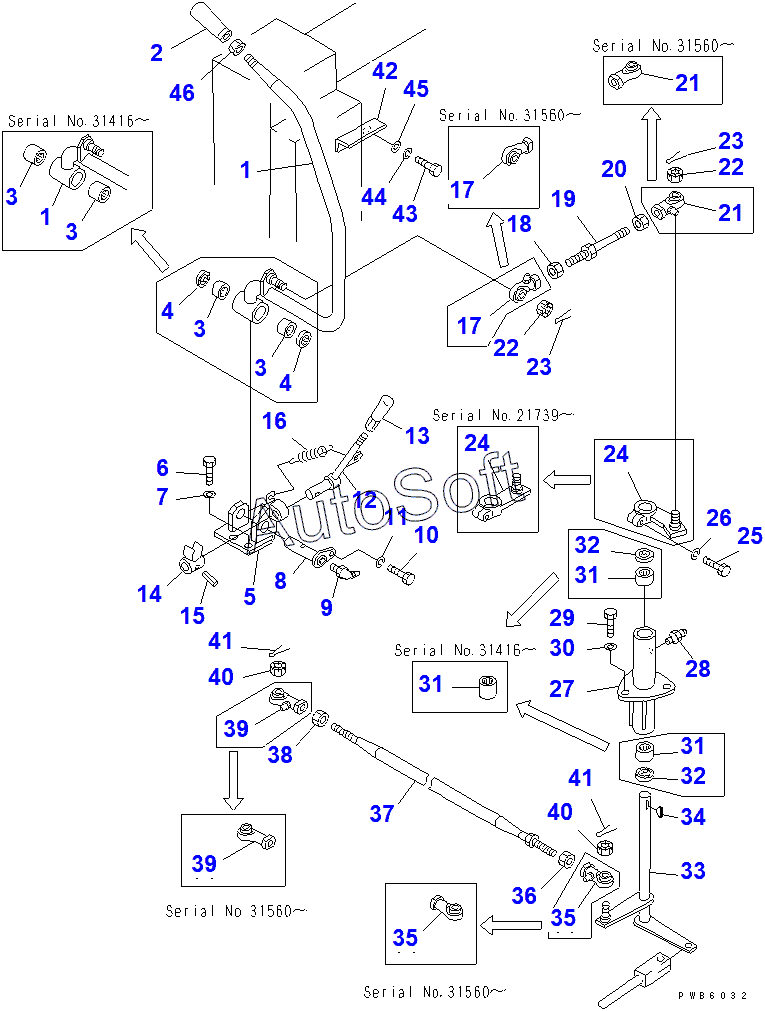

Каталог запасных частей к технике: Komatsu D155C-1P (2010). BOOM CONTROL LEVER(15686-31573)
/143.gif)
1
1
2
2
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
20
20
21
21
21
21
22
22
23
23
24
24
24
24
25
26
27
28
29
30
31
31
31
31
31
31
32
32
33
34
35
35
35
35
36
37
38
39
39
39
39
40
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01602-01236 | 0***6 | WASHER, SPRING | |
| 01602-01236 | 0***6 | WASHER, SPRING | |
| 1 | 1***1 | LEVER | |
| 2 | 0***0 | KNOB | |
| 2 | 1***0 | KNOB | |
| 3 | 0***6 | BEARING | |
| 3 | 0***8 | BEARING | |
| 4 | 0***4 | SEAL,BEARING (-50 DEG. SPEC.) | |
| 5 | 1***1 | BRACKET | |
| 6 | 0***0 | BOLT | |
| 7 | 0***2 | WASHER | |
| 8 | 1***0 | PIN | |
| 9 | 0***5 | FITTING, GREASE | |
| 10 | 0***0 | BOLT | |
| 11 | 0***5 | WASHER, SPRING | |
| 12 | 1***1 | LEVER | |
| 13 | 0***0 | KNOB | |
| 14 | 1***0 | STOPPER | |
| 15 | 0***2 | PIN | |
| 16 | 1***0 | SPRING | |
| 17 | 0***5 | END | |
| 17 | 0***5 | END, ROD | |
| 18 | 0***0 | NUT | |
| 19 | 0***5 | ROD | |
| 19 | 0***5 | ROD | |
| 20 | 0***7 | NUT, COTTER | |
| 20 | 0***7 | NUT | |
| 21 | 0***5 | END | |
| 21 | 0***5 | END, ROD | |
| 22 | 0***0 | NUT | |
| 23 | 0***0 | PIN,COTTER | |
| 24 | 1***0 | LEVER | |
| 24 | 1***1 | LEVER | |
| 25 | 0***0 | BOLT | |
| 26 | 0***5 | WASHER, SPRING | |
| 27 | 1***1 | BRACKET | |
| 28 | 0***0 | FITTING, GREASE | |
| 29 | 0***5 | BOLT | |
| 30 | 0***2 | WASHER | |
| 31 | 0***6 | BEARING | |
| 31 | 0***8 | BEARING | |
| 32 | 0***4 | SEAL,BEARING (-50 DEG. SPEC.) | |
| 33 | 1***1 | LEVER | |
| 34 | 0***9 | KEY | |
| 35 | 0***4 | END | |
| 35 | 0***4 | END | |
| 36 | 0***1 | NUT | |
| 37 | 1***1 | ROD | |
| 38 | 0***8 | NUT | |
| 39 | 0***4 | END | |
| 39 | 0***4 | END | |
| 40 | 0***1 | NUT | |
| 41 | 0***2 | PIN,COTTER | |
| 42 | 1***0 | PLATE | |
| 43 | 0***6 | BOLT | |
| 44 | 0***9 | WASHER, SPRING | |
| 45 | 0***0 | WASHER | |
| 46 | 0***0 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
