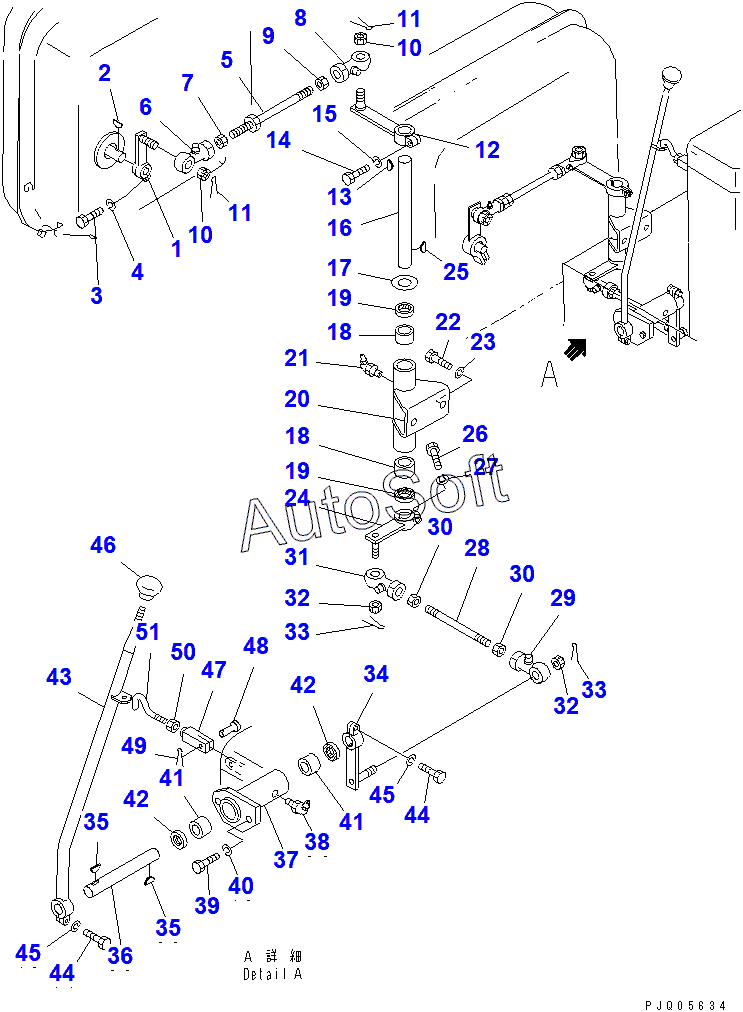

Каталог запасных частей к технике: Komatsu D155C-1P (2010). COUNTER WEIGHT CONTROL LEVER(15686-31573)
/146.gif)
40
27
28
29
30
30
31
32
32
33
33
34
35
35
36
37
38
39
26
41
41
42
42
43
44
44
45
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
10
11
11
12
13
1
15
16
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01602-01236 | 0***6 | WASHER, SPRING | |
| 01602-01236 | 0***6 | WASHER, SPRING | |
| 1 | 1***1 | LEVER | |
| 2 | 0***9 | KEY | |
| 3 | 0***0 | BOLT | |
| 4 | 0***5 | WASHER, SPRING | |
| 5 | 0***4 | ROD | |
| 6 | 0***5 | END | |
| 7 | 0***0 | NUT | |
| 8 | 0***5 | END | |
| 9 | 0***7 | NUT, L.H. THREAD | |
| 10 | 0***0 | NUT | |
| 11 | 0***0 | PIN,COTTER | |
| 12 | 1***0 | LEVER | |
| 13 | 0***9 | KEY | |
| 14 | 0***0 | BOLT | |
| 15 | 0***5 | WASHER, SPRING | |
| 16 | 1***0 | SHAFT | |
| 17 | 0***2 | WASHER | |
| 18 | 0***6 | BEARING | |
| 19 | 0***4 | SEAL,BEARING | |
| 20 | 1***0 | BRACKET | |
| 21 | 0***5 | FITTING, GREASE | |
| 22 | 0***0 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | 1***1 | LEVER | |
| 25 | 0***9 | KEY | |
| 26 | 0***0 | BOLT | |
| 27 | 0***5 | WASHER, SPRING | |
| 28 | 0***8 | ROD | |
| 29 | 0***5 | END | |
| 30 | 0***0 | NUT | |
| 31 | 0***5 | END | |
| 32 | 0***0 | NUT | |
| 33 | 0***0 | PIN,COTTER | |
| 34 | 1***0 | LEVER | |
| 35 | 0***9 | KEY | |
| 36 | 1***0 | SHAFT | |
| 37 | 1***0 | BRACKET | |
| 38 | 0***5 | FITTING, GREASE | |
| 39 | 0***0 | BOLT | |
| 40 | 0***2 | WASHER | |
| 41 | 0***6 | BEARING | |
| 42 | 0***4 | SEAL,BEARING | |
| 43 | 1***1 | LEVER | |
| 44 | 0***0 | BOLT | |
| 45 | 0***5 | WASHER, SPRING | |
| 46 | 0***0 | KNOB | |
| 47 | 0***2 | YOKE | |
| 48 | 0***2 | PIN | |
| 49 | 0***2 | PIN, COTTER | |
| 50 | 0***6 | NUT | |
| 51 | 1***0 | ROD |
