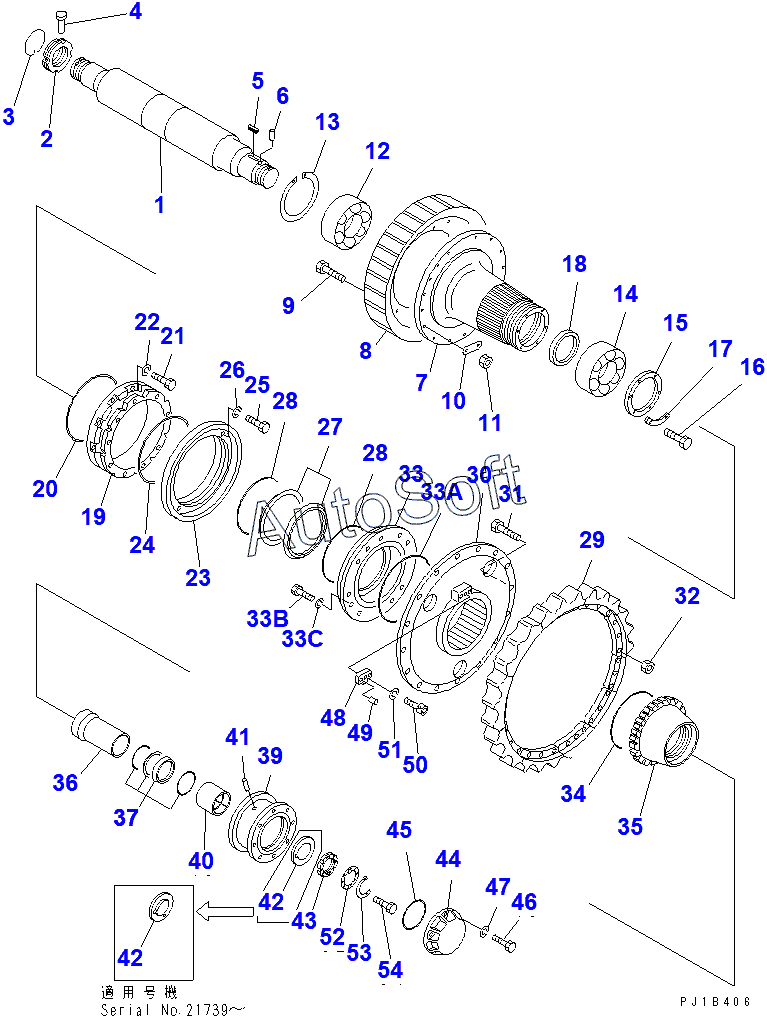

Каталог запасных частей к технике: Komatsu D155C-1P (2010). FINAL DRIVE GEAR AND SHAFT
/74.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
32
33
33A
33B
33C
34
35
36
37
37
39
40
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-27-00021 | 1***1 | FLOATING SEAL ASS'Y | |
| 170-27-00023 | 1***3 | FLOATING SEAL ASSY | |
| 175-27-00082 | 1***2 | SUPPORT ASS'Y | |
| 175-27-00120 | 1***0 | FLOATING SEAL ASS'Y | |
| 175-27-00121 | 1***1 | FLOATING SEAL ASS'Y | |
| 423-33-00020 | 4***0 | FLOATING SEAL ASSY | |
| O-RING | O***G | O-RING | |
| RING | R***G | RING | |
| 1 | 1***1 | SHAFT,SPROCKET | |
| 10 | 1***0 | PLATE,LOCK | |
| 11 | 0***9 | NUT | |
| 12 | 0***4 | BEARING | |
| 13 | 0***0 | RING,SNAP | |
| 14 | 1***0 | BEARING, ROLLER | |
| 15 | 1***0 | RETAINER | |
| 16 | 0***0 | BOLT | |
| 17 | 1***0 | WASHER | |
| 18 | 1***1 | SPACER | |
| 19 | 1***0 | SPACER | |
| 2 | 1***2 | NUT | |
| 20 | 0***0 | O-RING | |
| 21 | 0***0 | BOLT | |
| 22 | 0***2 | WASHER | |
| 23 | 1***2 | COVER | |
| 24 | 0***0 | O-RING | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | S***L | SEAL, DUST | |
| 28 | O***G | O-RING | |
| 28 | O***G | O-RING | |
| 29 | 1***5 | TOOTH | |
| 29 | 1***0 | TOOTH | |
| 3 | 1***0 | RING | |
| 30 | 1***0 | BOSS | |
| 31 | 1***0 | BOLT | |
| 32 | 0***0 | NUT | |
| 33 | 1***2 | COVER | |
| 33A | 0***0 | O-RING | |
| 33B | 0***0 | BOLT | |
| 33C | 0***2 | WASHER | |
| 34 | 0***5 | O-RING | |
| 35 | 1***0 | NUT | |
| 36 | 1***1 | SPACER | |
| 37 | R***G | RING | |
| 37 | R***G | RING | |
| 39 | S***T | SUPPORT, SPROCKET | |
| 4 | 0***0 | PIN | |
| 4 | 1***1 | PIN | |
| 40 | 1***1 | BUSHING | |
| 41 | 0***8 | PIN, DOWEL | |
| 42 | 1***3 | WASHER | |
| 42 | 1***5 | WASHER | |
| 43 | 1***2 | NUT | |
| 44 | 1***2 | COVER | |
| 45 | 0***5 | O-RING | |
| 46 | 0***5 | BOLT | |
| 47 | 0***8 | WASHER, SPRING | |
| 48 | 1***0 | STOPPER | |
| 49 | 1***0 | PIN, DOWEL | |
| 5 | 0***0 | KEY | |
| 50 | 0***5 | BOLT | |
| 51 | 0***8 | WASHER, SPRING | |
| 52 | 1***0 | PLATE | |
| 53 | 1***0 | LOCK | |
| 54 | 0***5 | BOLT | |
| 6 | 1***0 | PIN, DOWEL | |
| 7 | 1***1 | HUB | |
| 8 | 1***2 | GEAR | |
| 9 | 1***1 | BOLT, REAMER |
