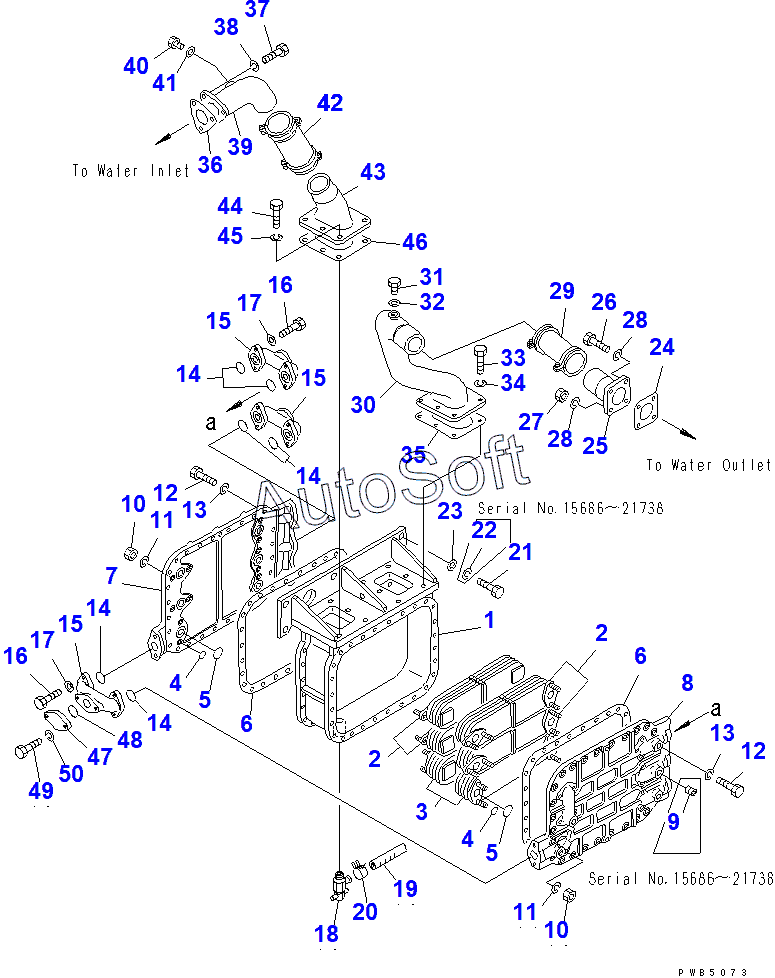

Каталог запасных частей к технике: Komatsu D155C-1P (2010). OIL COOLER(15686-31573)
/6.gif)
31
37
36
36
35
35
34
33
32
38
30
29
28
28
27
43
50
49
48
47
46
46
45
44
26
42
41
40
39
6
6
13
13
12
12
11
11
10
10
9
8
7
6
6
14
14
14
14
5
5
4
4
3
2
2
1
15
15
15
16
16
17
17
18
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01602-01236 | 0***6 | WASHER, SPRING | |
| 04059-01016 | 0***6 | WIRE,LOCK | |
| 07332-52400 | 0***0 | GASKET | |
| 07332-62400 | 0***0 | CLAMP | |
| 175-03-00012 | 1***2 | TUBE ASS'Y | |
| 175-03-00132 | 1***2 | TUBE ASS'Y | |
| 196-03-00060 | 1***0 | OIL COOLER ASS'Y | |
| 196-03-00061 | 1***1 | OIL COOLER ASS'Y | |
| 196-03-00062 | 1***2 | OIL COOLER ASS'Y | |
| CLAMP | C***P | CLAMP | |
| GASKET | G***T | GASKET | |
| 1 | 1***0 | CASE | |
| 2 | 1***0 | COOLER | |
| 3 | 1***0 | COOLER | |
| 4 | 0***4 | O-RING | |
| 5 | 0***2 | O-RING (K3) | |
| 6 | 1***0 | GASKET | |
| 6 | 1***1 | GASKET | |
| 7 | 1***0 | COVER | |
| 8 | 1***0 | COVER | |
| 9 | 1***0 | PLUG | |
| 10 | 0***6 | NUT | |
| 11 | 0***5 | WASHER, SPRING | |
| 12 | 0***0 | BOLT | |
| 13 | 0***0 | WASHER, SPRING | |
| 14 | 0***8 | O-RING | |
| 15 | 1***0 | FLANGE | |
| 16 | 0***0 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | 0***4 | VALVE | |
| 18 | 1***1 | VALVE | |
| 19 | 1***0 | HOSE | |
| 20 | 0***0 | CLIP | |
| 21 | 0***5 | BOLT | |
| 22 | 0***8 | WASHER, SPRING | |
| 23 | 0***5 | WASHER | |
| 24 | 1***0 | GASKET | |
| 24 | 1***1 | GASKET | |
| 25 | 1***2 | TUBE | |
| 26 | 0***0 | BOLT | |
| 27 | 0***8 | NUT | |
| 28 | 0***0 | WASHER, SPRING | |
| 29 | 0***0 | COUPLING | |
| 30 | T***E | TUBE | |
| 31 | 0***2 | PLUG | |
| 32 | 0***2 | GASKET | |
| 33 | 0***0 | BOLT | |
| 34 | 0***0 | WASHER, SPRING | |
| 35 | 1***0 | GASKET | |
| 35 | 1***1 | GASKET | |
| 36 | 1***1 | GASKET | |
| 36 | 1***0 | GASKET | |
| 37 | 0***5 | BOLT | |
| 38 | 0***0 | WASHER, SPRING | |
| 39 | T***E | TUBE | |
| 40 | 0***2 | PLUG | |
| 41 | 0***2 | GASKET | |
| 42 | 0***0 | COUPLING | |
| 43 | 1***2 | TUBE | |
| 44 | 0***0 | BOLT | |
| 45 | 0***0 | WASHER, SPRING | |
| 46 | 1***0 | GASKET | |
| 46 | 1***1 | GASKET | |
| 47 | 1***0 | FLANGE | |
| 48 | 0***2 | O-RING | |
| 49 | 0***0 | BOLT | |
| 50 | 0***0 | WASHER, SPRING |
