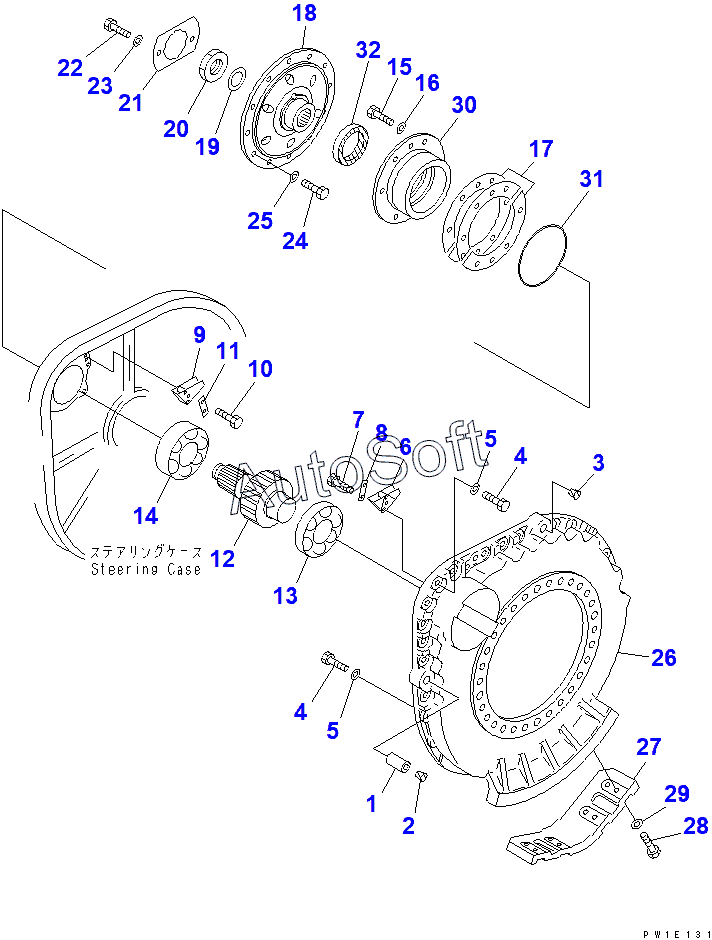

Каталог запасных частей к технике: Komatsu D355C-3 (2010). FINAL DRIVE CASE (COLD WEATHER (A) SPEC.)(14413-)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-27-11172 | 1***2 | BOX,R.H. | |
| 195-27-11192 | 1***2 | BOX,R.H. | |
| 195-27-11361 | 1***1 | CAGE,R.H. | |
| 196-27-12731 | 1***1 | CASE,R.H. | |
| SHIM, 0.20MM | S***M | SHIM, 0.20MM | |
| SHIM, 0.20MM | S***M | SHIM, 0.20MM | |
| SHIM, 0.48MM | S***M | SHIM, 0.48MM | |
| SHIM, 0.48MM | S***M | SHIM, 0.48MM | |
| 1 | 1***0 | PIN | |
| 2 | 0***0 | PLUG | |
| 3 | 0***8 | PLUG | |
| 4 | 0***0 | BOLT | |
| 5 | 0***0 | WASHER | |
| 6 | 1***2 | BOX,L.H. | |
| 7 | 0***0 | BOLT | |
| 8 | 1***0 | PLATE | |
| 9 | 1***2 | BOX,L.H. | |
| 10 | 0***0 | BOLT | |
| 11 | 1***0 | PLATE | |
| 12 | 1***7 | PINION | |
| 13 | 1***2 | BEARING | |
| 14 | 1***1 | BEARING | |
| 15 | 0***5 | BOLT | |
| 16 | 0***5 | WASHER | |
| 17 | 1***0 | SHIM ASS'Y | |
| 18 | 1***6 | FLANGE | |
| 18 | 1***7 | FLANGE | |
| 19 | 1***2 | SPACER | |
| 20 | 1***1 | NUT | |
| 21 | 1***0 | WASHER | |
| 22 | 0***0 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | 0***5 | BOLT | |
| 25 | 0***5 | WASHER | |
| 26 | 1***1 | CASE,L.H. | |
| 27 | 1***1 | GUARD ASS'Y | |
| 28 | 0***0 | BOLT | |
| 29 | 0***0 | WASHER | |
| 30 | 1***1 | CAGE,L.H. | |
| 31 | 0***5 | O-RING | |
| 32 | 0***5 | SEAL |
