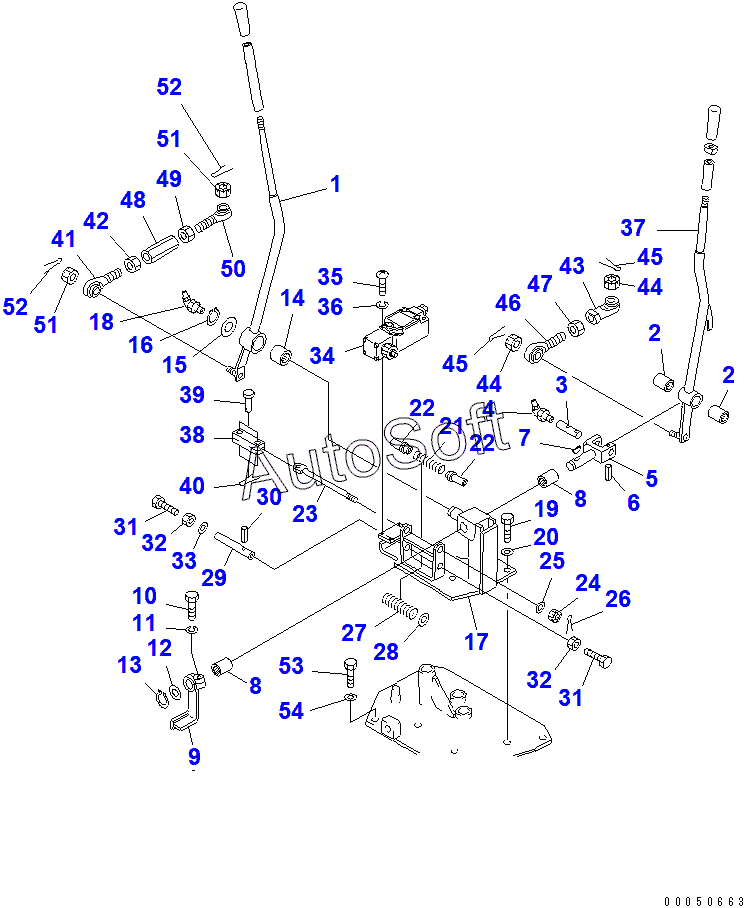

Каталог запасных частей к технике: Komatsu D355C-3 (2010). HOOK AND HIGH-LOW CONTROL LEVER
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
51
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | LEVER | |
| 2 | 0***4 | BEARING | |
| 3 | 1***0 | SHAFT | |
| 4 | 0***5 | FITTING, GREASE | |
| 5 | 1***0 | YOKE | |
| 6 | 0***2 | PIN, SPRING | |
| 7 | 0***9 | KEY | |
| 8 | 0***8 | BEARING | |
| 9 | 1***1 | LEVER | |
| 10 | 0***0 | BOLT | |
| 11 | 0***5 | WASHER, SPRING | |
| 12 | 1***0 | WASHER | |
| 13 | 0***2 | RING,SNAP | |
| 14 | 0***0 | BEARING | |
| 15 | 0***0 | WASHER | |
| 16 | 0***2 | RING | |
| 17 | 1***2 | BRACKET | |
| 18 | 0***5 | FITTING, GREASE | |
| 19 | 0***5 | BOLT | |
| 20 | 0***2 | WASHER | |
| 21 | 1***1 | SPRING | |
| 22 | 1***0 | GUIDE | |
| 23 | 1***0 | ROD | |
| 24 | 0***9 | NUT | |
| 25 | 0***2 | WASHER | |
| 26 | 0***5 | PIN, COTTER | |
| 27 | 1***1 | SPRING | |
| 28 | 0***3 | WASHER | |
| 29 | 1***0 | SHAFT | |
| 30 | 0***4 | PIN | |
| 31 | 0***5 | BOLT | |
| 32 | 0***6 | NUT | |
| 33 | 0***6 | WASHER | |
| 34 | 1***3 | SWITCH | |
| 35 | 0***0 | SCREW | |
| 36 | 0***3 | WASHER, SPRING | |
| 37 | 1***1 | LEVER | |
| 38 | 0***0 | YOKE | |
| 39 | 0***2 | PIN | |
| 40 | 0***2 | PIN, COTTER | |
| 41 | 0***9 | END, ROD | |
| 42 | 0***0 | NUT | |
| 43 | 0***5 | END, ROD | |
| 44 | 0***0 | NUT | |
| 45 | 0***0 | PIN, COTTER | |
| 46 | 0***9 | END, ROD | |
| 47 | 0***0 | NUT | |
| 48 | 1***0 | JOINT | |
| 49 | 0***7 | NUT, COTTER | |
| 50 | 0***9 | END | |
| 51 | 0***0 | NUT | |
| 52 | 0***0 | PIN, COTTER | |
| 53 | 0***5 | BOLT | |
| 54 | 0***2 | WASHER |
