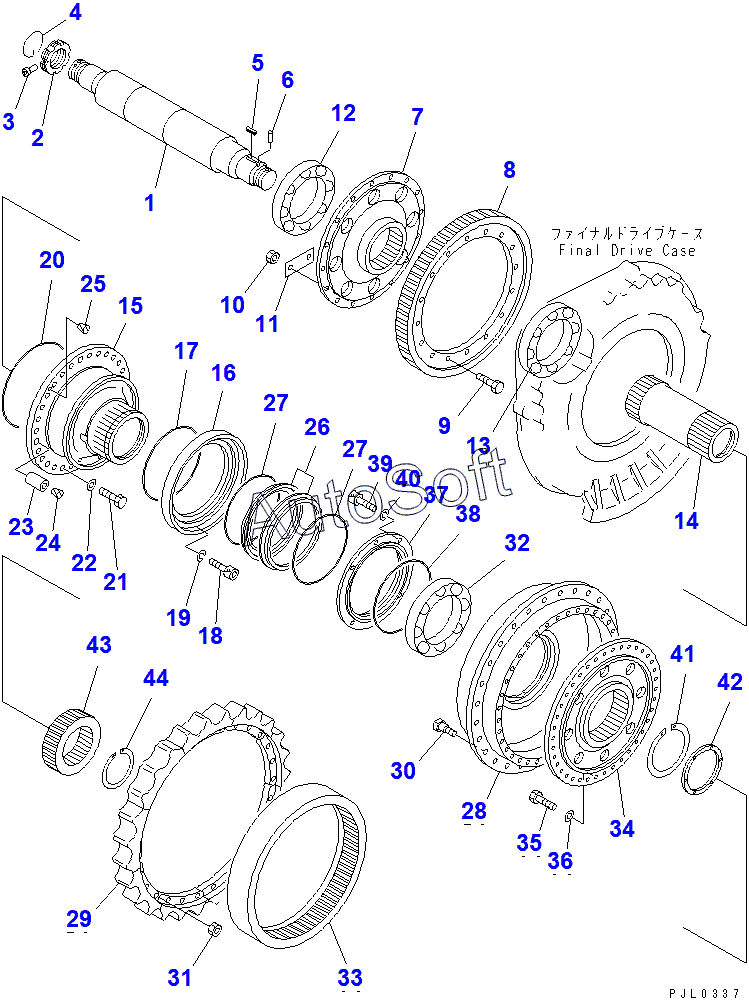

Каталог запасных частей к технике: Komatsu D355C-3 (2010). FINAL DRIVE GEAR AND SHAFT (1/2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-27-00022 | 1***2 | FLOATING SEAL ASS'Y (-50C) | |
| 1 | 1***1 | SHAFT | |
| 2 | 1***2 | NUT | |
| 3 | 0***0 | PIN | |
| 4 | 1***1 | RING | |
| 5 | 0***0 | KEY | |
| 6 | 1***0 | PIN | |
| 7 | 1***3 | HUB | |
| 8 | 1***0 | GEAR | |
| 9 | 0***0 | BOLT | |
| 10 | 0***5 | NUT | |
| 11 | 1***1 | PLATE | |
| 12 | 1***0 | BEARING | |
| 13 | 1***0 | BEARING | |
| 14 | 1***0 | SHAFT | |
| 15 | 1***0 | ANCHOR | |
| 16 | 1***2 | GUARD | |
| 17 | 0***0 | O-RING | |
| 18 | 0***5 | BOLT | |
| 19 | 0***6 | WASHER, SPRING | |
| 20 | 0***0 | O-RING | |
| 21 | 0***5 | BOLT | |
| 22 | 0***0 | WASHER | |
| 23 | 1***0 | PIN | |
| 24 | 0***0 | PLUG | |
| 25 | 0***2 | PLUG | |
| 26 | R***G | RING | |
| 27 | O***G | O-RING | |
| 28 | 1***6 | DRUM | |
| 29 | 1***7 | TEETH | |
| 30 | 1***2 | BOLT | |
| 31 | 0***0 | NUT | |
| 32 | 1***1 | BEARING | |
| 33 | 1***5 | GEAR | |
| 34 | 1***2 | FLANGE | |
| 35 | 0***0 | BOLT | |
| 36 | 0***0 | WASHER | |
| 37 | 1***2 | GUARD | |
| 38 | 0***0 | O-RING | |
| 39 | 0***5 | BOLT | |
| 40 | 0***6 | WASHER, SPRING | |
| 41 | 1***0 | RING | |
| 42 | 1***2 | COLLAR | |
| 43 | 1***1 | GEAR | |
| 44 | 0***0 | RING |
