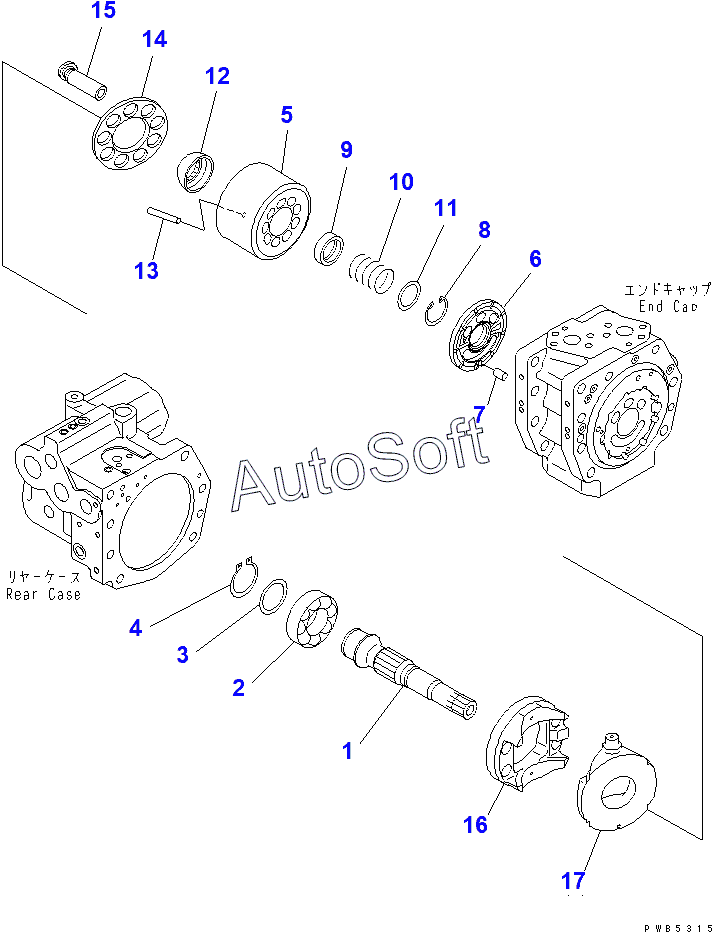

Каталог запасных частей к технике: Komatsu PC200-6 (2010). MAIN PUMP (6/10)(94999-99471)
5
17
16
15
14
13
12
11
10
9
8
7
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 708-2L-00411 | 7***1 | PUMP ASS'Y,PC200 | |
| 708-2L-00412 | 7***2 | PUMP ASS'Y | |
| 708-2L-01440 | 7***0 | PUMP SUB ASS'Y | |
| 708-2L-01441 | 7***1 | PUMP SUB ASS'Y | |
| 708-2L-04151 | 7***1 | BLOCK ASS'Y,REAR | |
| 708-2L-04371 | 7***1 | CRADLE ASS'Y,REAR | |
| WASHER¤ 2.8MM | W***M | WASHER¤ 2.8MM | |
| WASHER¤ 2.9MM | W***M | WASHER¤ 2.9MM | |
| WASHER¤ 3.0MM | W***M | WASHER¤ 3.0MM | |
| WASHER¤ 3.1MM | W***M | WASHER¤ 3.1MM | |
| 1 | 7***0 | SHAFT,REAR | |
| 2 | 7***0 | BEARING | |
| 3 | 7***0 | WASHER KIT | |
| 4 | 7***0 | RING,SNAP | |
| 5 | B***R | BLOCK,CYLINDER | |
| 6 | P***E | PLATE,VALVE | |
| 7 | 7***0 | PIN | |
| 8 | 0***8 | RING,SNAP | |
| 9 | 7***1 | SEAT | |
| 10 | 7***0 | SPRING | |
| 11 | 7***0 | SEAT | |
| 12 | 7***1 | GUIDE,RETAINER | |
| 13 | 7***0 | PIN | |
| 14 | 7***0 | RETAINER,SHOE | |
| 15 | 7***0 | PISTON SUB ASS'Y | |
| 16 | C***E | CRADLE | |
| 17 | C***R | CAM,ROCKER |
