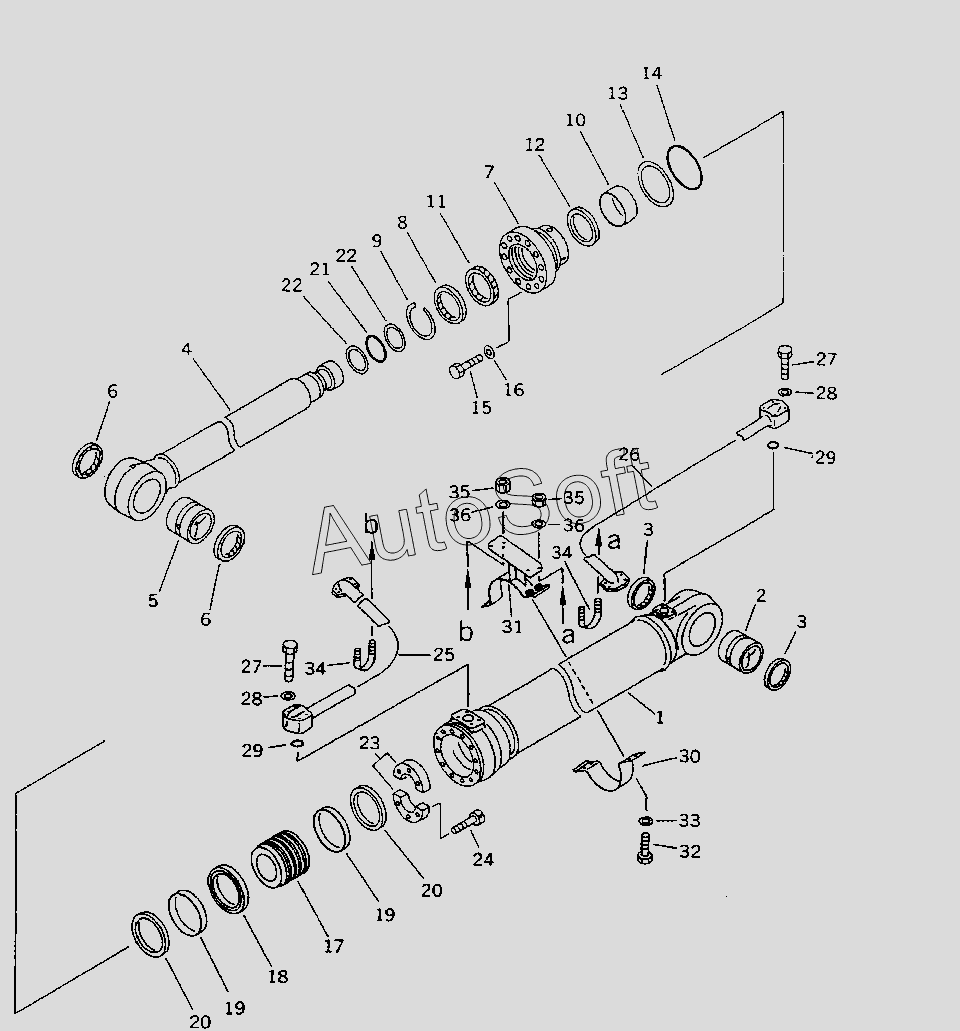

Каталог запасных частей к технике: Komatsu PC200-6 (2010). 2ND BOOM CYLINDER (2-PIECE BOOM)
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205-63-02821 | 2***1 | BOOM CYLINDER ASS'Y | |
| 1 | 2***0 | CYLINDER | |
| 10 | 7***0 | BUSHING | |
| 11 | 7***0 | PACKING,ROD | |
| 12 | 7***0 | RING,BUFFER | |
| 13 | 0***5 | RING,BACK-UP | |
| 14 | 0***5 | O-RING | |
| 15 | 0***5 | BOLT | |
| 16 | 7***0 | WASHER | |
| 17 | 7***0 | PISTON | |
| 18 | 7***0 | RING,PISTON | |
| 19 | 7***0 | RING,WEAR | |
| 2 | 7***0 | BUSHING | |
| 20 | 7***0 | RING | |
| 21 | 0***0 | O-RING | |
| 22 | 7***0 | RING,BACK-UP | |
| 23 | 7***0 | SPACER | |
| 24 | 0***0 | BOLT | |
| 25 | 2***0 | TUBE | |
| 26 | 2***0 | TUBE | |
| 27 | 0***0 | BOLT | |
| 28 | 0***2 | WASHER | |
| 29 | 0***5 | O-RING | |
| 3 | 0***0 | SEAL,DUST | |
| 30 | 2***1 | BRACKET | |
| 31 | 7***0 | BAND | |
| 32 | 0***0 | BOLT | |
| 33 | 0***2 | WASHER | |
| 34 | 0***2 | CLIP | |
| 35 | 0***1 | NUT | |
| 36 | 0***2 | WASHER | |
| 4 | 2***0 | ROD | |
| 5 | 7***0 | BUSHING | |
| 6 | 0***0 | SEAL,DUST | |
| 7 | 7***0 | HEAD | |
| 8 | 1***0 | SEAL,DUST | |
| 9 | 0***6 | RING,SNAP | |
| G-1 | 2***1 | BOOM CYLINDER GROUP,NO-2 |
