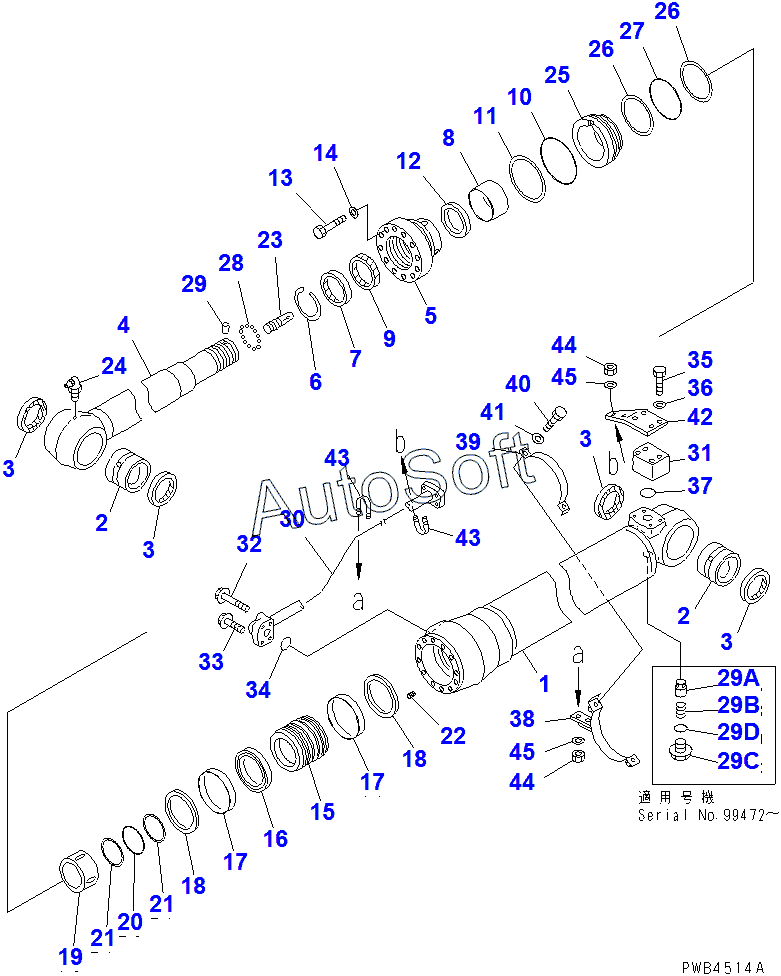

Каталог запасных частей к технике: Komatsu PC200-6 (2010). ARM CYLINDER(96514-)
1
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
25
26
26
27
28
29
29A
29B
29C
29D
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205-63-03121 | 2***1 | CYLINDER ASS'Y | |
| 205-63-03122 | 2***2 | CYLINDER ASS'Y | |
| 205-63-X3121 | 2***1 | ARM CYLINDER GROUP,(SEE FIG.Y1620-11A0B) | |
| 205-63-X3122 | 2***2 | ARM CYLINDER GROUP,(SEE FIG.Y1620-11A0C) | |
| 205-63-X9030 | 2***0 | CYLINDER GROUP,(SEE FIG.Y1620-11A0C) | |
| 707-01-0E570 | 7***0 | CYLINDER ASS'Y | |
| 1 | 2***1 | CYLINDER | |
| 1 | 2***2 | CYLINDER | |
| 10 | 0***5 | O-RING | |
| 11 | 7***0 | RING,BACK-UP | |
| 12 | 7***0 | RING,BUFFER | |
| 13 | 0***5 | BOLT | |
| 14 | 7***0 | WASHER | |
| 15 | 7***1 | PISTON | |
| 16 | 7***0 | RING,PISTON | |
| 17 | 7***0 | RING,WEAR | |
| 18 | 7***0 | RING | |
| 19 | 7***0 | PLUNGER | |
| 2 | 7***0 | BUSHING | |
| 20 | 0***5 | O-RING | |
| 21 | 7***0 | RING,BACK-UP | |
| 22 | 0***6 | SCREW | |
| 23 | 7***0 | PLUNGER | |
| 24 | 0***0 | FITTING, GREASE | |
| 25 | 7***0 | COLLAR | |
| 26 | 7***0 | RING,BACK-UP | |
| 27 | 0***5 | O-RING | |
| 28 | 0***5 | BALL | |
| 29 | 7***0 | CAP | |
| 29A | 7***0 | VALVE | |
| 29B | 0***8 | SPRING | |
| 29C | 7***0 | PLUG | |
| 29D | 0***4 | O-RING | |
| 3 | 0***0 | SEAL | |
| 30 | 2***1 | TUBE | |
| 31 | 2***0 | ELBOW | |
| 32 | 0***5 | BOLT | |
| 33 | 0***0 | BOLT | |
| 34 | 0***0 | O-RING | |
| 35 | 0***0 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***5 | O-RING | |
| 38 | 7***1 | BRACKET | |
| 39 | 7***0 | BAND | |
| 4 | 2***1 | ROD,PISTON | |
| 4 | 7***0 | ROD,PISTON | |
| 40 | 0***5 | BOLT | |
| 41 | 0***2 | WASHER | |
| 42 | 7***0 | PLATE | |
| 43 | 0***8 | CLIP | |
| 44 | 0***1 | NUT | |
| 45 | 0***2 | WASHER | |
| 5 | 7***1 | HEAD,CYLINDER | |
| 6 | 0***9 | RING,SNAP | |
| 7 | 7***0 | SEAL,DUST | |
| 8 | 7***0 | BUSHING | |
| 9 | 7***0 | PACKING,ROD | |
| G-1 | 7***0 | CYLINDER GROUP |
