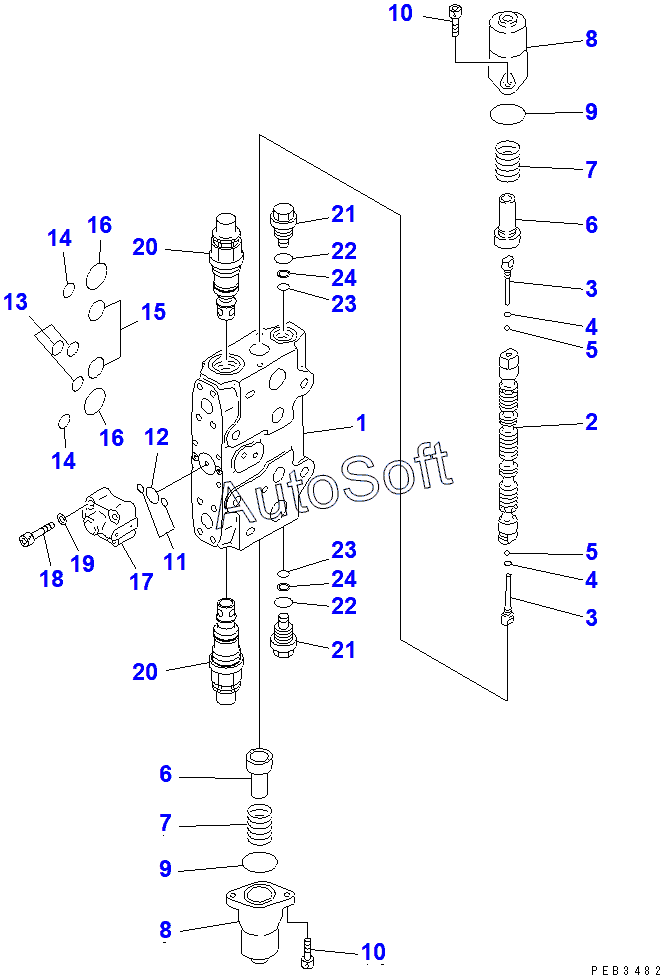

Каталог запасных частей к технике: Komatsu PC200-6 (2010). SERVICE VALVE (1/2)(86930-)
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 723-41-05300 | 7***0 | VALVE SUB ASS'Y,KIT | |
| 1 | B***E | BLOCK,VALVE | |
| 2 | S***L | SPOOL | |
| 3 | 7***0 | PLUG | |
| 4 | 0***3 | O-RING | |
| 5 | 7***0 | BALL | |
| 6 | 7***0 | RETAINER | |
| 7 | 7***0 | SPRING | |
| 8 | 7***1 | CASE | |
| 9 | 0***0 | O-RING | |
| 10 | 0***0 | BOLT | |
| 11 | 0***9 | O-RING | |
| 12 | 0***1 | O-RING | |
| 13 | 0***5 | O-RING | |
| 14 | 0***8 | O-RING | |
| 15 | 0***2 | O-RING | |
| 16 | 0***0 | O-RING | |
| 17 | 7***0 | VALVE ASS'Y | |
| 18 | 0***5 | BOLT | |
| 19 | 0***3 | WASHER | |
| 20 | 7***0 | VALVE ASS'Y | |
| 21 | 7***0 | PLUG | |
| 22 | 7***0 | O-RING | |
| 23 | 0***9 | O-RING | |
| 24 | 0***9 | RING,BACK-UP |
