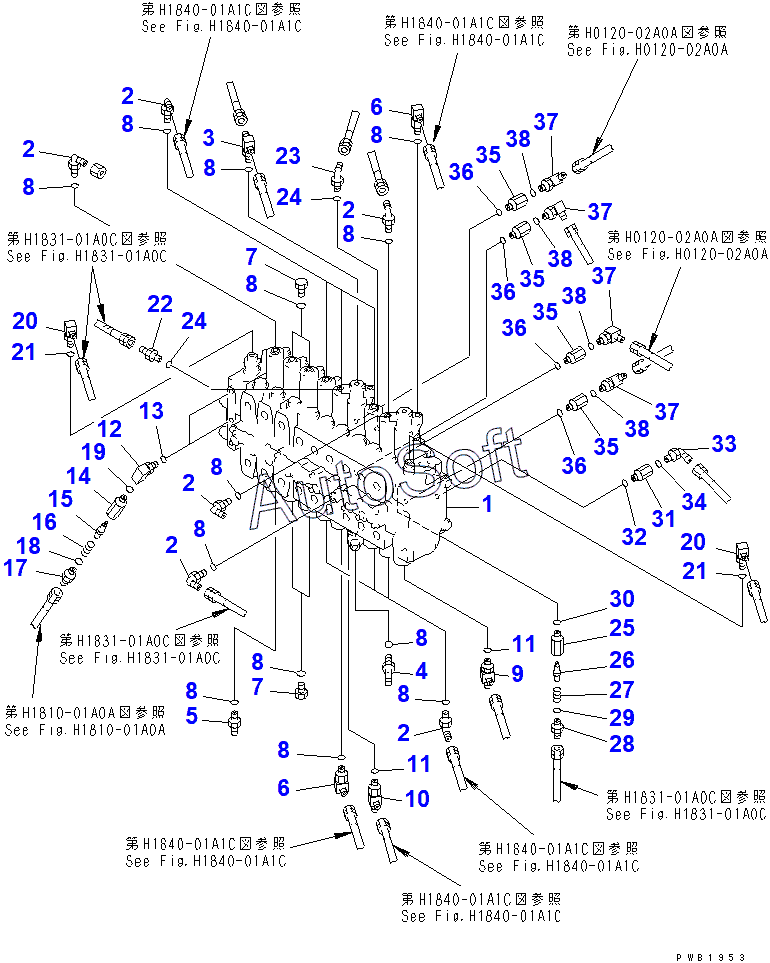

Каталог запасных частей к технике: Komatsu PC200-6 (2010). MAIN VALVE (CONNECTING PARTS) (3 ACTUATOR) (ROTATION ARM)(88000-94998)
29
20
20
21
21
22
23
24
24
25
26
27
28
19
30
31
32
33
34
35
35
35
35
36
36
36
36
37
37
37
37
38
38
38
38
10
1
1
2
2
2
2
2
2
3
4
5
6
6
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
9
1
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-60-22261 | 2***1 | VALVE ASS'Y | |
| 20Y-60-22261 | 2***1 | VALVE ASS'Y | |
| 1 | 7***0 | VALVE ASS'Y | |
| 1 | 7***1 | VALVE ASS'Y | |
| 1 | 7***2 | VALVE ASS'Y | |
| 2 | 0***0 | ELBOW | |
| 3 | 2***1 | TEE | |
| 4 | 0***0 | ELBOW | |
| 5 | 0***0 | UNION | |
| 6 | 2***1 | ELBOW | |
| 7 | 0***9 | PLUG | |
| 8 | 0***3 | O-RING | |
| 9 | 2***0 | TEE | |
| 10 | 2***1 | TEE | |
| 11 | 0***3 | O-RING | |
| 12 | 2***1 | ELBOW | |
| 13 | 0***3 | O-RING | |
| 14 | B***Y | BODY, VALVE | |
| 15 | 2***0 | POPPET | |
| 16 | 7***0 | SPRING | |
| 17 | 0***0 | UNION | |
| 18 | 0***3 | O-RING | |
| 19 | 0***3 | O-RING | |
| 20 | 2***0 | ELBOW | |
| 21 | 0***3 | O-RING | |
| 22 | 0***0 | UNION | |
| 23 | 0***0 | ELBOW | |
| 24 | 0***3 | O-RING | |
| 25 | B***Y | BODY, VALVE | |
| 26 | 2***0 | POPPET | |
| 27 | 7***0 | SPRING | |
| 28 | 0***0 | UNION | |
| 29 | 0***3 | O-RING | |
| 30 | 0***3 | O-RING | |
| 31 | 2***0 | ADAPTER | |
| 32 | 0***3 | O-RING | |
| 33 | 0***0 | ELBOW | |
| 34 | 0***3 | O-RING | |
| 35 | 2***0 | ADAPTER | |
| 36 | 0***3 | O-RING | |
| 37 | 2***0 | ELBOW | |
| 38 | 0***3 | O-RING |
