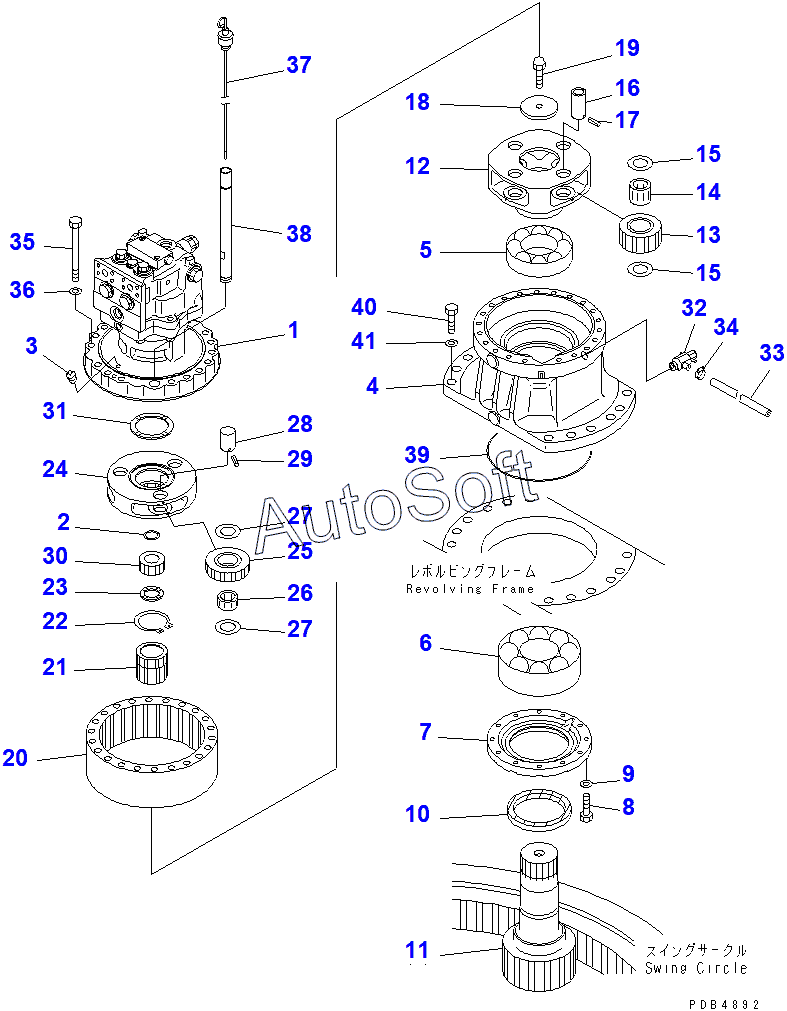

Каталог запасных частей к технике: Komatsu PC200-6 (2010). SWING MACHINERY (WITH SWING BY-PASS VALVE)(96514-)
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | MOTOR ASS'Y | |
| 2 | 2***0 | RING | |
| 3 | 0***8 | PLUG | |
| 4 | 2***0 | CASE | |
| 5 | 2***0 | BEARING | |
| 6 | 2***0 | BEARING | |
| 7 | 2***0 | COVER | |
| 7 | 2***1 | COVER | |
| 8 | 0***5 | BOLT | |
| 9 | 0***2 | WASHER | |
| 10 | 0***5 | SEAL,OIL | |
| 10 | 2***0 | SEAL | |
| 11 | 2***1 | SHAFT¤ 15 TEETH | |
| 12 | 2***0 | CARRIER | |
| 13 | 2***0 | GEAR¤ 36 TEETH | |
| 13 | 2***1 | GEAR¤ 36 TEETH | |
| 14 | 2***0 | BEARING | |
| 15 | 2***0 | WASHER,THRUST | |
| 16 | 2***0 | PIN | |
| 17 | 2***0 | PIN | |
| 18 | 2***0 | PLATE | |
| 19 | 1***1 | BOLT¤ SHOE | |
| 20 | 2***0 | GEAR¤ 101 TEETH | |
| 20 | 2***1 | GEAR¤ 101 TEETH | |
| 21 | 2***0 | GEAR¤ 27 TEETH | |
| 21 | 2***1 | GEAR¤ 27 TEETH | |
| 22 | 0***5 | RING,SNAP | |
| 23 | 2***0 | THRUST WASHER | |
| 24 | 2***0 | CARRIER | |
| 25 | 2***0 | GEAR¤ 39 TEETH | |
| 26 | 2***0 | BEARING | |
| 26 | 2***1 | BEARING | |
| 27 | 2***0 | WASHER,THRUST | |
| 28 | 2***0 | PIN | |
| 29 | 2***0 | PIN | |
| 30 | 2***0 | GEAR¤ 22 TEETH | |
| 31 | 2***0 | THRUST WASHER | |
| 32 | 1***1 | VALVE | |
| 33 | 2***0 | TUBE | |
| 34 | 0***7 | CLAMP | |
| 35 | 0***5 | BOLT | |
| 36 | 0***5 | WASHER | |
| 37 | 2***0 | GAUGE | |
| 38 | 2***0 | FILLER | |
| 39 | 0***0 | O-RING | |
| 39 | 0***0 | O-RING | |
| 40 | 0***0 | BOLT | |
| 41 | 0***0 | WASHER |
