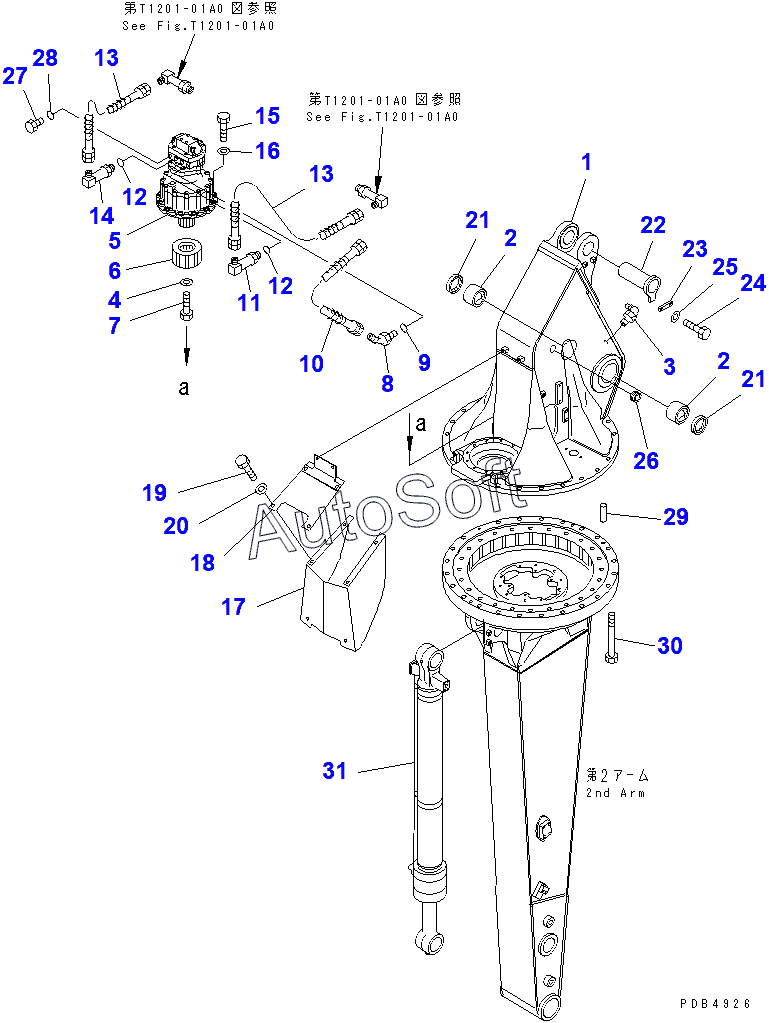

Каталог запасных частей к технике: Komatsu PC200-6 (2010). ROTATION ARM (2.9M) (FIRST ARM) (LONG GREASING TYPE)(94999-)
23
15
16
17
18
19
20
21
21
22
14
24
25
26
27
28
29
30
31
5
1
1
2
2
3
4
6
7
8
9
10
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-966-0040 | 2***0 | 1ST ARM ASS'Y | |
| 20Y-966-0041 | 2***1 | ARM A¤(1ST ARM)¤BB | |
| 20Y-966-0042 | 2***2 | ARM ASS'Y | |
| ARM,1ST | A***T | ARM,1ST | |
| 1 | A***T | ARM FIRST | |
| 1 | A***T | ARM FIRST | |
| 2 | 2***0 | BUSHING | |
| 3 | 0***0 | FITTING, GREASE | |
| 4 | 0***0 | WASHER | |
| 5 | 2***4 | SWING MOTOR ASS'Y | |
| 6 | 2***0 | PINION | |
| 7 | 0***5 | BOLT | |
| 8 | 0***5 | ELBOW | |
| 9 | 0***4 | O-RING | |
| 10 | 0***8 | HOSE | |
| 11 | 2***1 | TUBE | |
| 12 | 0***4 | O-RING | |
| 13 | 0***0 | HOSE | |
| 14 | 2***0 | ELBOW | |
| 15 | 0***5 | BOLT | |
| 16 | 0***5 | WASHER | |
| 17 | 2***1 | COVER | |
| 18 | 2***2 | COVER | |
| 19 | 0***0 | BOLT | |
| 20 | 0***2 | WASHER | |
| 21 | 0***0 | SEAL | |
| 22 | 2***0 | PIN | |
| 23 | 2***0 | PLATE | |
| 24 | 0***0 | BOLT | |
| 25 | 0***2 | WASHER | |
| 26 | 4***0 | GROMMET | |
| 27 | 0***2 | PLUG | |
| 28 | 0***4 | O-RING | |
| 29 | 0***2 | PIN, DOWEL | |
| 30 | 0***0 | BOLT | |
| 31 | 2***0 | BUCKET CYLINDER G. |
