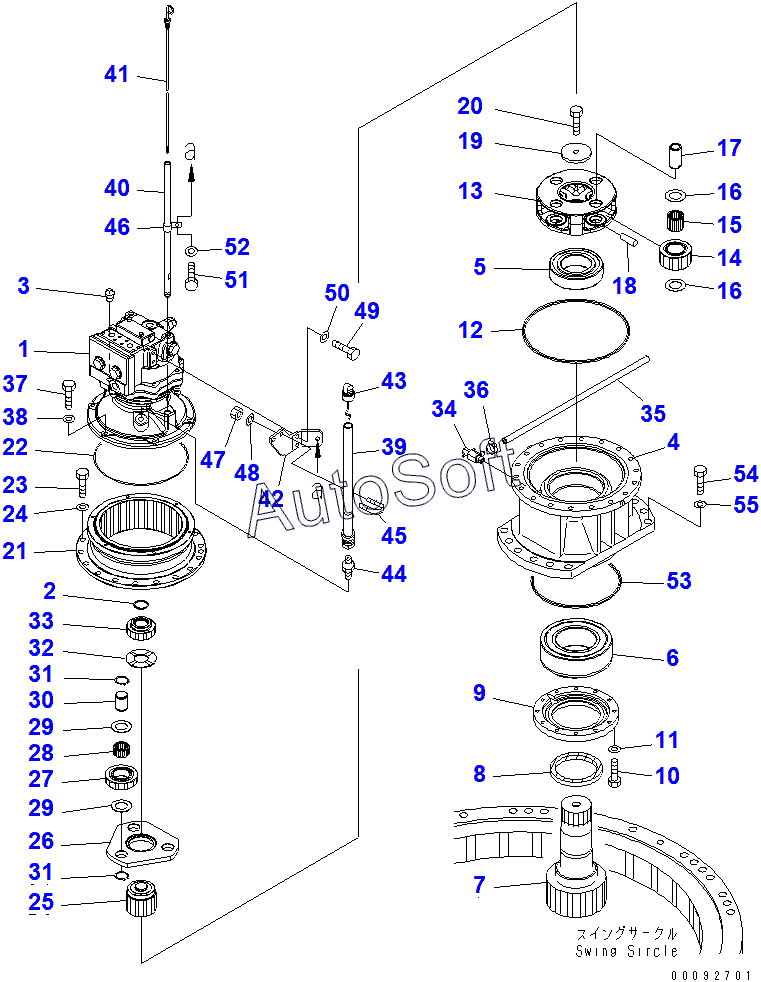

Каталог запасных частей к технике: Komatsu PC200-7 (2010). SWING MACHINERY(258354-)
42
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
27
43
44
45
46
47
48
49
50
51
52
53
54
55
13
2
3
4
5
5
6
6
7
8
9
10
11
12
1
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | MOTOR ASS'Y | |
| 2 | 2***0 | RING | |
| 3 | 0***2 | PLUG | |
| 4 | 2***0 | CASE | |
| 5 | 2***0 | BEARING | |
| 5 | 2***1 | BEARING | |
| 6 | 2***0 | BEARING | |
| 6 | 2***2 | BEARING | |
| 7 | 2***2 | SHAFT | |
| 8 | 2***0 | SEAL | |
| 9 | 2***1 | COVER | |
| 10 | 0***5 | BOLT | |
| 11 | 0***2 | WASHER | |
| 12 | 0***0 | O-RING | |
| 13 | 2***0 | CARRIER | |
| 14 | 2***0 | GEAR | |
| 15 | 2***1 | BEARING | |
| 16 | 2***0 | WASHER,THRUST | |
| 17 | 2***0 | PIN | |
| 18 | 2***0 | PIN | |
| 19 | 2***0 | PLATE | |
| 20 | 1***1 | BOLT¤ SHOE | |
| 21 | 2***1 | GEAR | |
| 22 | 2***0 | O-RING | |
| 23 | 0***0 | BOLT | |
| 24 | 0***5 | WASHER | |
| 25 | 2***0 | GEAR | |
| 26 | 2***2 | CARRIER | |
| 27 | 2***0 | GEAR | |
| 28 | 2***1 | BEARING | |
| 29 | 2***0 | WASHER,THRUST | |
| 30 | 2***0 | PIN | |
| 31 | 0***5 | RING,SNAP | |
| 32 | 2***0 | WASHER,THRUST | |
| 33 | 2***0 | GEAR | |
| 34 | 1***1 | VALVE | |
| 35 | 0***0 | TUBE | |
| 36 | 0***7 | CLAMP | |
| 37 | 0***5 | BOLT | |
| 38 | 0***2 | WASHER | |
| 39 | 2***1 | TUBE | |
| 40 | 2***1 | FILLER | |
| 41 | 2***1 | GAUGE | |
| 42 | 2***1 | BRACKET | |
| 43 | 2***0 | CAP | |
| 44 | 0***0 | CONNECTOR | |
| 45 | 0***8 | CLIP | |
| 46 | 0***0 | CLIP | |
| 47 | 0***9 | NUT | |
| 48 | 0***2 | WASHER | |
| 49 | 0***0 | BOLT | |
| 50 | 0***2 | WASHER | |
| 51 | 0***5 | BOLT | |
| 52 | 0***2 | WASHER | |
| 53 | 0***0 | O-RING | |
| 54 | 0***0 | BOLT | |
| 55 | 0***0 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
