Каталог запасных частей к технике: Komatsu PC200-7 (2010). ARM (1.8M) (BUCKET LINK) (FOR SOUTH AFRICA)(254769-)
1
2
2
3
3
4
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24

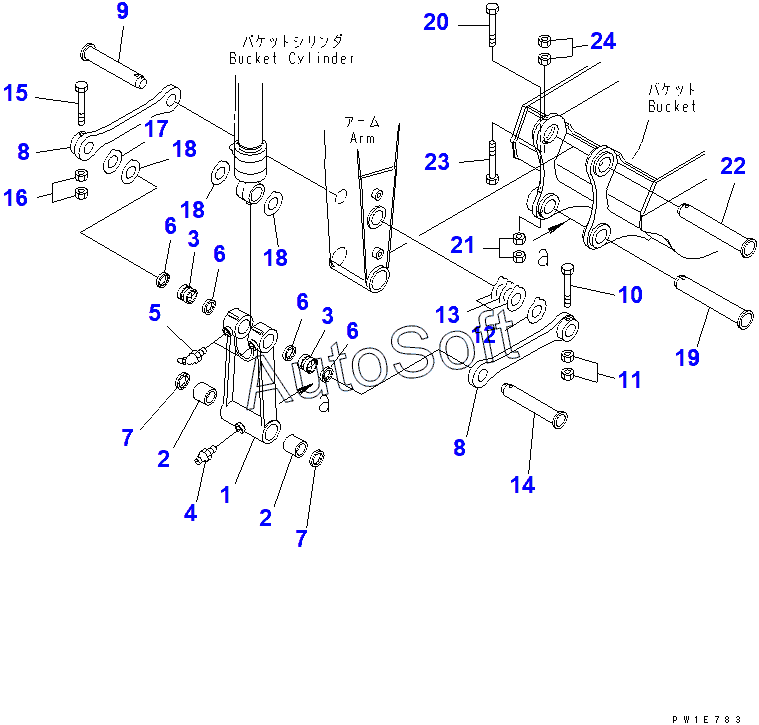

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | LINK | |
| 2 | 2***1 | BUSHING | |
| 3 | 2***0 | BUSHING | |
| 4 | 0***0 | FITTING, GREASE | |
| 5 | 0***5 | FITTING, GREASE | |
| 6 | 2***0 | SEAL | |
| 7 | 2***0 | SEAL | |
| 8 | 2***0 | LINK | |
| 9 | 2***1 | PIN | |
| 10 | 2***0 | BOLT | |
| 11 | 0***6 | NUT | |
| 12 | 2***0 | SPACER¤ 0.8MM | |
| 13 | 2***0 | SPACER¤ 1.5MM | |
| 14 | 2***1 | PIN | |
| 15 | 2***0 | BOLT | |
| 16 | 0***6 | NUT | |
| 17 | 2***0 | SPACER¤ 0.8MM | |
| 18 | 2***0 | SPACER¤ 1.5MM | |
| 19 | 2***0 | PIN | |
| 20 | 2***0 | BOLT | |
| 21 | 0***6 | NUT | |
| 22 | 2***0 | PIN | |
| 23 | 2***0 | BOLT | |
| 24 | 0***6 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
