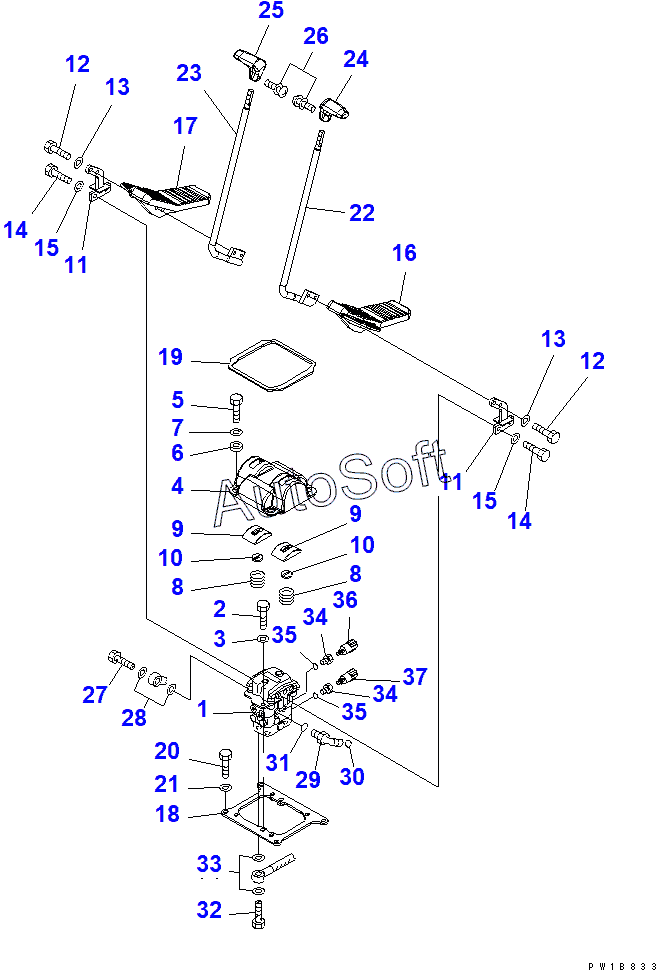

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). FLOOR FRAME (TRAVEL CONTROL)(200001-250000)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
32
33
34
34
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22U-43-21350 | 2***0 | COVER ASS'Y | |
| 1 | 7***1 | PILOT VALVE | |
| 2 | 0***5 | BOLT | |
| 3 | 0***2 | WASHER | |
| 4 | 2***1 | COVER | |
| 5 | 0***5 | BOLT | |
| 6 | 2***0 | COLLAR | |
| 7 | 2***0 | WASHER | |
| 8 | 2***0 | SPRING | |
| 9 | C***R | COVER | |
| 10 | 2***0 | SEAL | |
| 11 | 2***0 | LEVER | |
| 12 | 0***5 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 0***0 | BOLT | |
| 15 | 0***2 | WASHER | |
| 16 | 2***1 | PEDAL,L.H. | |
| 17 | 2***1 | PEDAL,R.H. | |
| 18 | 2***1 | PLATE | |
| 19 | 2***0 | SEAL | |
| 20 | 0***5 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 2***0 | LEVER,L.H. | |
| 23 | 2***0 | LEVER,R.H. | |
| 24 | 2***1 | KNOB,L.H. | |
| 25 | 2***1 | KNOB,R.H. | |
| 26 | 0***6 | SCREW | |
| 27 | 2***0 | BOLT | |
| 28 | 0***8 | O-RING | |
| 29 | 0***0 | ELBOW | |
| 29 | 1***0 | ELBOW | |
| 29 | 1***0 | ELBOW | |
| 30 | 0***8 | O-RING | |
| 30 | 1***0 | O-RING | |
| 31 | 0***3 | O-RING | |
| 32 | 2***0 | BOLT | |
| 33 | 0***5 | O-RING | |
| 34 | 2***0 | ADAPTER | |
| 34 | 4***1 | ADAPTER | |
| 35 | 0***3 | O-RING | |
| 36 | 2***0 | SWITCH | |
| 37 | 2***0 | SWITCH |
