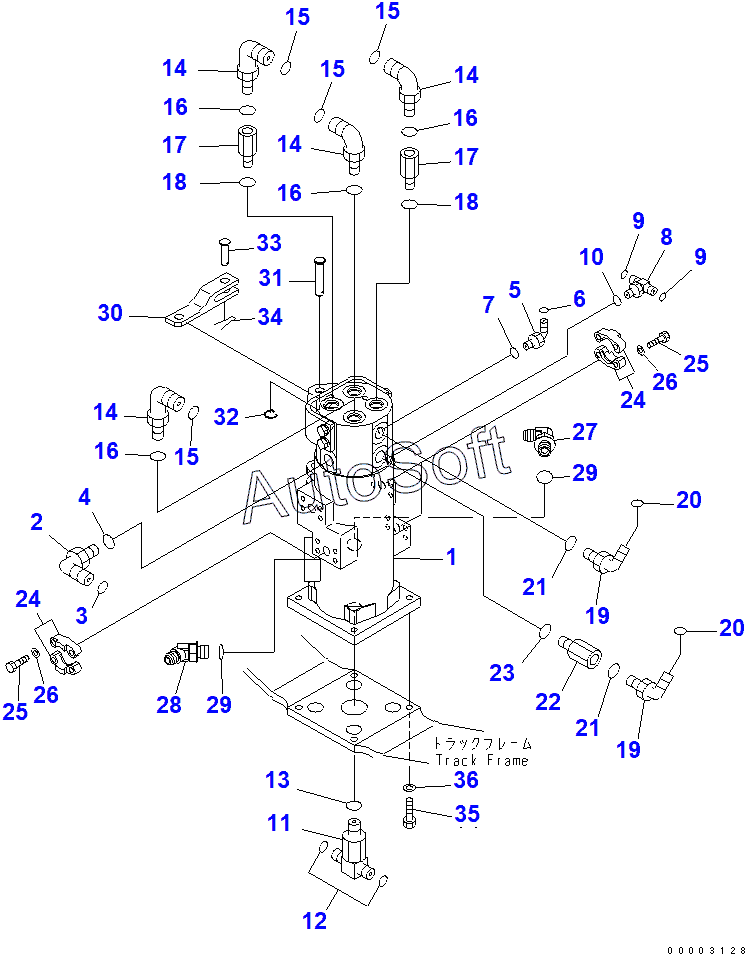

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). SWIVEL JOINT (CONNECTING PARTS) (BLADE SPEC.)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | SWIVEL JOINT ASS'Y | |
| 2 | 0***2 | ELBOW | |
| 3 | 0***5 | O-RING | |
| 4 | 0***4 | O-RING | |
| 5 | 1***0 | ELBOW | |
| 6 | 0***8 | O-RING | |
| 7 | 0***3 | O-RING | |
| 8 | 1***0 | TEE | |
| 9 | 0***8 | O-RING | |
| 10 | 0***3 | O-RING | |
| 11 | 2***0 | TEE | |
| 12 | 0***2 | O-RING | |
| 13 | 0***4 | O-RING | |
| 14 | 0***8 | ELBOW | |
| 15 | 0***8 | O-RING | |
| 16 | 0***4 | O-RING | |
| 17 | 2***0 | JOINT | |
| 18 | 0***4 | O-RING | |
| 19 | 0***2 | ELBOW | |
| 20 | 0***5 | O-RING | |
| 21 | 0***4 | O-RING | |
| 22 | 2***0 | JOINT | |
| 23 | 0***4 | O-RING | |
| 24 | 0***0 | FLANGE | |
| 25 | 0***5 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 0***2 | ELBOW | |
| 28 | 0***2 | ELBOW | |
| 29 | 0***4 | O-RING | |
| 30 | 2***2 | BRACKET | |
| 31 | 2***0 | PIN | |
| 32 | 2***0 | PIN | |
| 33 | 0***8 | PIN | |
| 34 | 0***8 | PIN,COTTER | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
