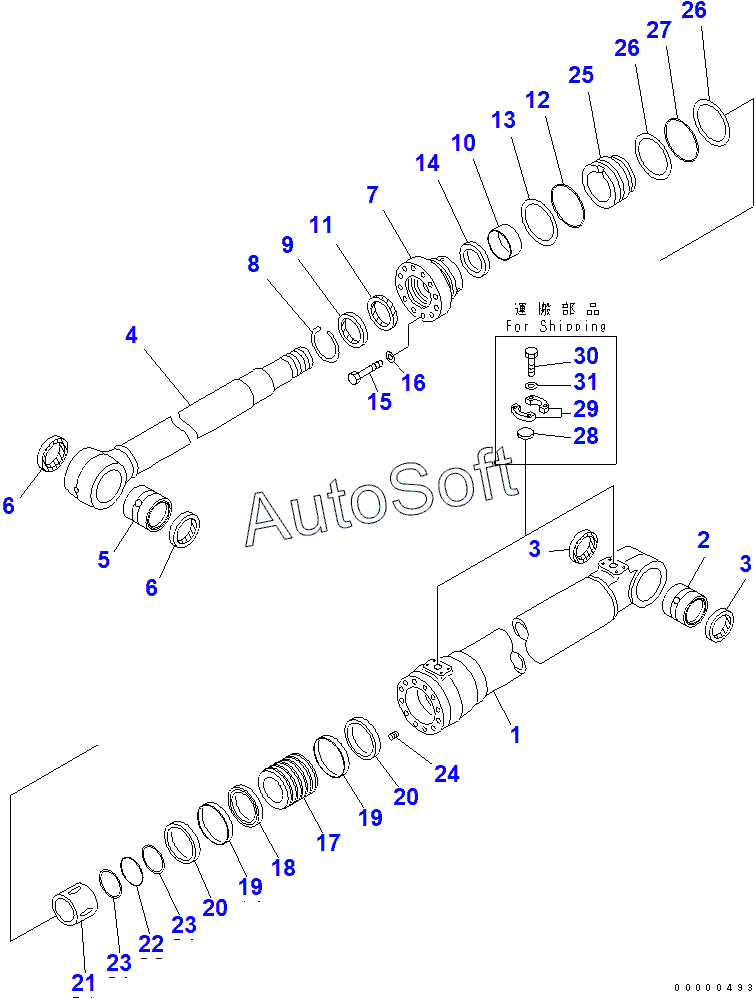

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). BOOM LIFT CYLINDER (FOR 2-PIECE BOOM)(202911-)
25
17
18
19
19
20
20
21
22
23
23
24
16
26
26
27
28
29
30
31
8
1
2
3
3
4
5
6
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-01-0E250 | 7***0 | CYLINDER ASS'Y | |
| 707-01-0X510 | 7***0 | CYLINDER ASS'Y | |
| 707-99-46130 | 7***0 | SERVICE KIT | |
| 1 | 7***0 | CYLINDER | |
| 2 | 7***1 | BUSHING | |
| 3 | 0***0 | SEAL,DUST | |
| 4 | 7***0 | ROD,PISTON | |
| 5 | 7***1 | BUSHING | |
| 6 | 0***0 | SEAL | |
| 7 | 7***1 | HEAD,CYLINDER | |
| 8 | 0***9 | RING,SNAP | |
| 9 | 7***0 | SEAL,DUST | |
| 10 | 7***0 | BUSHING | |
| 11 | 7***0 | PACKING,ROD | |
| 12 | 0***0 | O-RING | |
| 13 | 7***0 | RING,BACK-UP | |
| 14 | 7***0 | RING,BUFFER (KIT) | |
| 15 | 0***0 | BOLT | |
| 16 | 0***5 | WASHER | |
| 17 | 7***1 | PISTON | |
| 18 | 7***0 | RING,PISTON (KIT) | |
| 19 | 7***0 | RING,WEAR (KIT) | |
| 20 | 7***1 | RING | |
| 21 | 7***0 | PLUNGER | |
| 22 | 0***5 | O-RING | |
| 23 | 7***0 | RING,BACK-UP | |
| 24 | 0***6 | SCREW | |
| 25 | 7***1 | COLLAR | |
| 26 | 7***0 | RING,BACK-UP | |
| 27 | 0***0 | O-RING | |
| 28 | 7***0 | CAP | |
| 29 | 0***0 | FLANGE | |
| 30 | 0***5 | BOLT | |
| 31 | 0***2 | WASHER |
