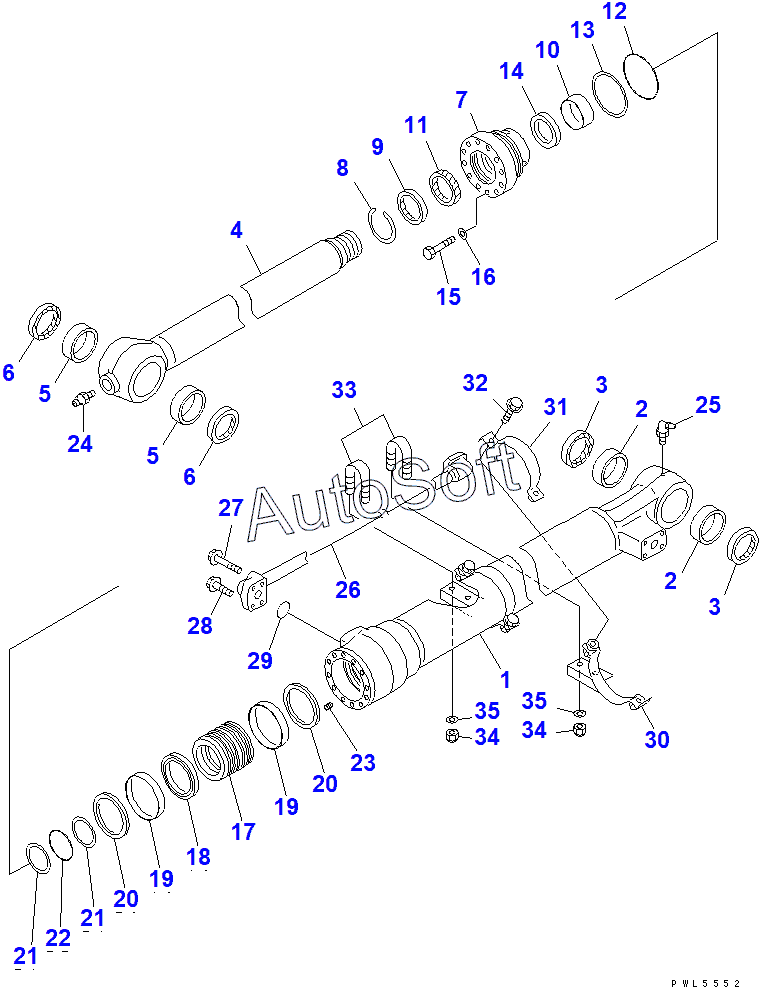

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). BUCKET CYLINDER (DEMOLITION SPEC.)(202656-)
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
34
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-01-0A380 | 7***0 | CYLINDER ASS'Y | |
| 707-01-0E861 | 7***1 | CYLINDER ASS'Y | |
| 707-99-47570 | 7***0 | SERVICE KIT | |
| 1 | 7***0 | CYLINDER | |
| 1 | 7***1 | CYLINDER | |
| 10 | 7***0 | BUSHING | |
| 11 | 7***0 | PACKING,ROD | |
| 12 | 0***0 | O-RING | |
| 13 | 7***0 | RING,BACK-UP | |
| 14 | 7***0 | RING,BUFFER (KIT) | |
| 15 | 0***0 | BOLT | |
| 15 | 0***5 | BOLT | |
| 16 | 0***5 | WASHER | |
| 16 | 7***0 | WASHER | |
| 17 | 7***0 | PISTON | |
| 18 | 7***0 | RING | |
| 19 | 7***0 | RING,WEAR (KIT) | |
| 2 | 7***0 | BUSHING | |
| 20 | 7***1 | RING | |
| 21 | 7***0 | RING,BACK-UP | |
| 22 | 0***0 | O-RING | |
| 23 | 0***6 | SCREW | |
| 24 | 0***0 | FITTING, GREASE | |
| 25 | 0***0 | FITTING, GREASE | |
| 26 | 7***0 | TUBE | |
| 26 | 7***1 | TUBE | |
| 27 | 0***5 | BOLT | |
| 28 | 0***0 | BOLT | |
| 29 | 0***0 | O-RING | |
| 3 | 0***0 | SEAL | |
| 30 | 7***0 | BRACKET | |
| 31 | 7***1 | BAND | |
| 32 | 0***0 | BOLT,CYLINDER SIDE | |
| 33 | 0***8 | CLIP | |
| 33 | 0***8 | CLIP | |
| 34 | 0***9 | NUT | |
| 34 | 0***1 | NUT | |
| 35 | 0***2 | WASHER | |
| 4 | 7***0 | ROD,PISTON | |
| 5 | 7***0 | BUSHING | |
| 6 | 2***0 | SEAL | |
| 7 | 7***1 | HEAD,CYLINDER | |
| 7 | 7***1 | HEAD,CYLINDER | |
| 8 | 0***4 | RING,SNAP | |
| 9 | 1***0 | SEAL,DUST | |
| G-1 | 7***1 | CYLINDER GROUP | |
| G-1 | 7***0 | CYLINDER GROUP |
