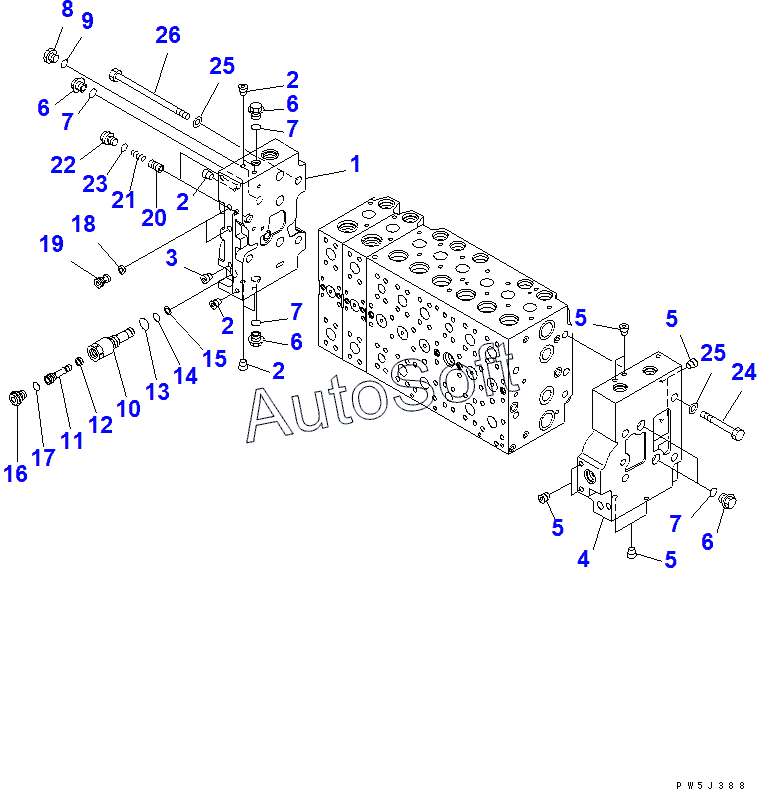

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). MAIN VALVE (2-ACTUATOR) (7/21)
11
26
25
25
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
7
7
7
6
6
6
6
5
5
5
5
4
3
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 723-46-00742 | 7***2 | COVER ASS'Y | |
| 723-46-00750 | 7***0 | COVER ASS'Y | |
| 723-46-17600 | 7***0 | PLUG ASS'Y | |
| 723-48-20400 | 7***0 | VALVE ASS'Y | |
| 723-48-20401 | 7***1 | VALVE ASS'Y | |
| 723-48-20402 | 7***2 | VALVE ASS'Y | |
| 1 | C***A | COVER,A | |
| 2 | P***G | PLUG | |
| 3 | P***G | PLUG | |
| 4 | C***B | COVER,B | |
| 5 | P***G | PLUG | |
| 6 | 7***0 | PLUG | |
| 7 | 0***3 | O-RING | |
| 8 | 7***0 | PLUG | |
| 9 | 0***3 | O-RING | |
| 10 | 7***0 | SLEEVE | |
| 11 | 7***0 | PLUG | |
| 12 | 7***0 | FILTER | |
| 13 | 0***3 | O-RING | |
| 14 | 0***7 | O-RING | |
| 15 | 0***7 | RING,BACK-UP | |
| 16 | 7***0 | PLUG | |
| 17 | 0***3 | O-RING | |
| 18 | 7***0 | FILTER | |
| 19 | 7***0 | PLUG | |
| 20 | 7***0 | VALVE | |
| 21 | 7***0 | SPRING | |
| 22 | 7***0 | PLUG | |
| 23 | 0***3 | O-RING | |
| 24 | 0***0 | BOLT | |
| 25 | 0***5 | WASHER | |
| 26 | 7***0 | BOLT |
