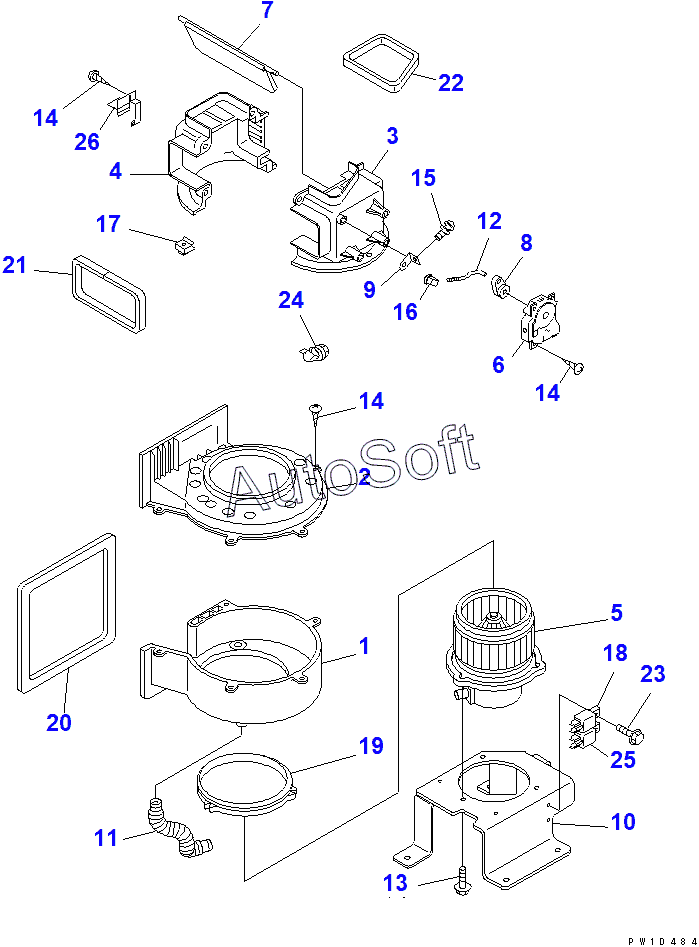

Каталог запасных частей к технике: Komatsu PC200-7-AA (2010). BLOWER ASS'Y (FOR AIR CONDITIONER)(200001-250000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND117200-0843 | N***3 | BLOWER ASS'Y | |
| 1 | N***0 | CASE,BLOWER | |
| 2 | N***0 | CASE,BLOWER | |
| 3 | N***2 | CASE,AIR DAMPER | |
| 4 | N***2 | CASE,AIR DAMPER | |
| 5 | N***0 | MOTOR ASS'Y,FAN | |
| 6 | N***0 | SERVO MOTOR ASS'Y | |
| 7 | N***0 | DOOR ASS'Y | |
| 8 | N***0 | LEVER | |
| 9 | N***0 | LEVER | |
| 10 | N***0 | BRACKET | |
| 11 | 2***0 | PIPE | |
| 12 | N***0 | SHAFT | |
| 13 | N***0 | BOLT,(FOR SUPPLY) | |
| 14 | N***0 | SCREW | |
| 15 | N***1 | SCREW | |
| 16 | 1***0 | CLAMP | |
| 17 | N***0 | NUT,PLATE | |
| 18 | N***0 | RELAY ASS'Y | |
| 19 | N***0 | PACKING | |
| 20 | N***1 | PACKING | |
| 21 | N***0 | PACKING | |
| 22 | N***0 | PACKING | |
| 23 | N***1 | BOLT | |
| 24 | N***0 | BUSH | |
| 25 | N***0 | RELAY ASS'Y | |
| 26 | N***0 | BRACKET ASS'Y |
