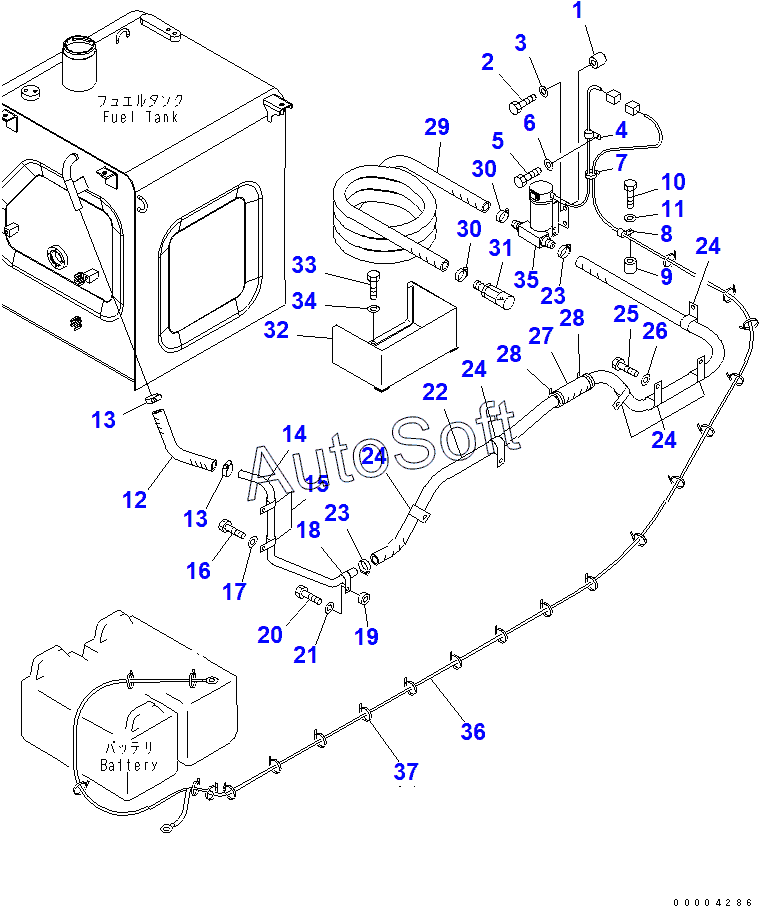

Каталог запасных частей к технике: Komatsu PC200LC-7 (2010). FUEL SELF CHARGE PUMP(200001-205754)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | SPACER | |
| 2 | 0***0 | BOLT | |
| 3 | 0***2 | WASHER | |
| 4 | 0***2 | CLIP | |
| 5 | 0***5 | BOLT | |
| 6 | 0***2 | WASHER | |
| 7 | 0***9 | BAND | |
| 8 | 0***2 | CLIP | |
| 9 | 1***0 | SPACER | |
| 10 | 0***0 | BOLT | |
| 11 | 0***2 | WASHER | |
| 12 | 2***1 | HOSE | |
| 13 | 0***9 | CLAMP | |
| 14 | 2***0 | TUBE | |
| 15 | 0***2 | CLIP | |
| 16 | 0***5 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | 0***2 | CLIP | |
| 19 | 1***0 | COLLAR | |
| 20 | 0***5 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 2***1 | HOSE | |
| 23 | 0***9 | CLAMP | |
| 24 | 5***0 | CLIP | |
| 25 | 0***5 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 2***0 | COVER | |
| 28 | 0***4 | BAND | |
| 29 | 2***0 | HOSE | |
| 30 | 0***9 | CLAMP | |
| 31 | 2***0 | VALVE ASS'Y | |
| 32 | 2***0 | BRACKET | |
| 33 | 0***5 | BOLT | |
| 34 | 0***2 | WASHER | |
| 35 | 2***0 | PUMP ASS'Y,(SEE FIG. Y1040-01A0) | |
| 36 | 2***0 | WIRING HARNESS | |
| 37 | 0***6 | BAND |
