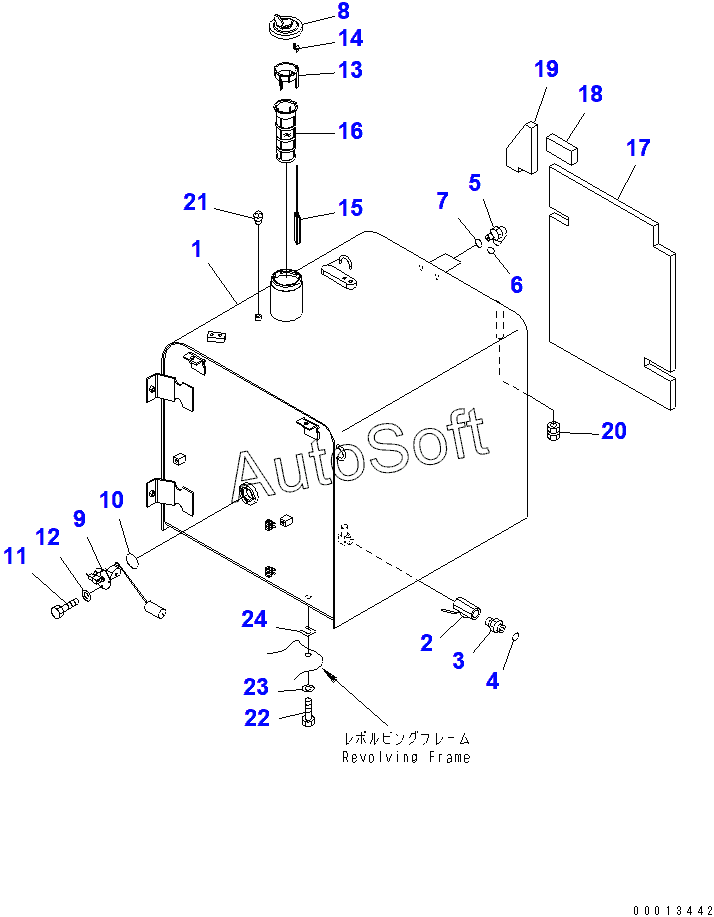

Каталог запасных частей к технике: Komatsu PC400-7 (2010). FUEL TANK (WITH REFUELLING PUMP)
24
23
22
21
20
19
18
18
17
16
15
14
13
1
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22U-04-21200 | 2***0 | FLOAT ASS'Y | |
| 22U-04-21241 | 2***1 | STRAINER ASS'Y | |
| 1 | 2***0 | TANK | |
| 1 | 2***1 | TANK | |
| 2 | 0***0 | VALVE | |
| 3 | 8***1 | CONNECTOR | |
| 4 | 0***2 | O-RING | |
| 5 | 0***5 | ELBOW | |
| 6 | 0***9 | O-RING | |
| 7 | 0***4 | O-RING | |
| 8 | 2***0 | CAP | |
| 8 | 2***1 | CAP | |
| 9 | 7***0 | SENSOR | |
| 10 | 0***0 | O-RING | |
| 11 | 0***2 | BOLT | |
| 12 | 0***3 | WASHER | |
| 13 | 2***0 | GUIDE | |
| 14 | 2***0 | CAP | |
| 15 | 2***0 | FLOAT | |
| 16 | 0***5 | STRAINER | |
| 17 | 2***0 | SHEET | |
| 18 | 2***0 | SHEET | |
| 18 | 2***1 | SHEET | |
| 19 | 2***1 | SHEET | |
| 20 | 2***0 | END | |
| 21 | 0***1 | PLUG | |
| 22 | 0***5 | BOLT | |
| 23 | 0***5 | WASHER | |
| 24 | 1***0 | SHIM, 1.0MM |
