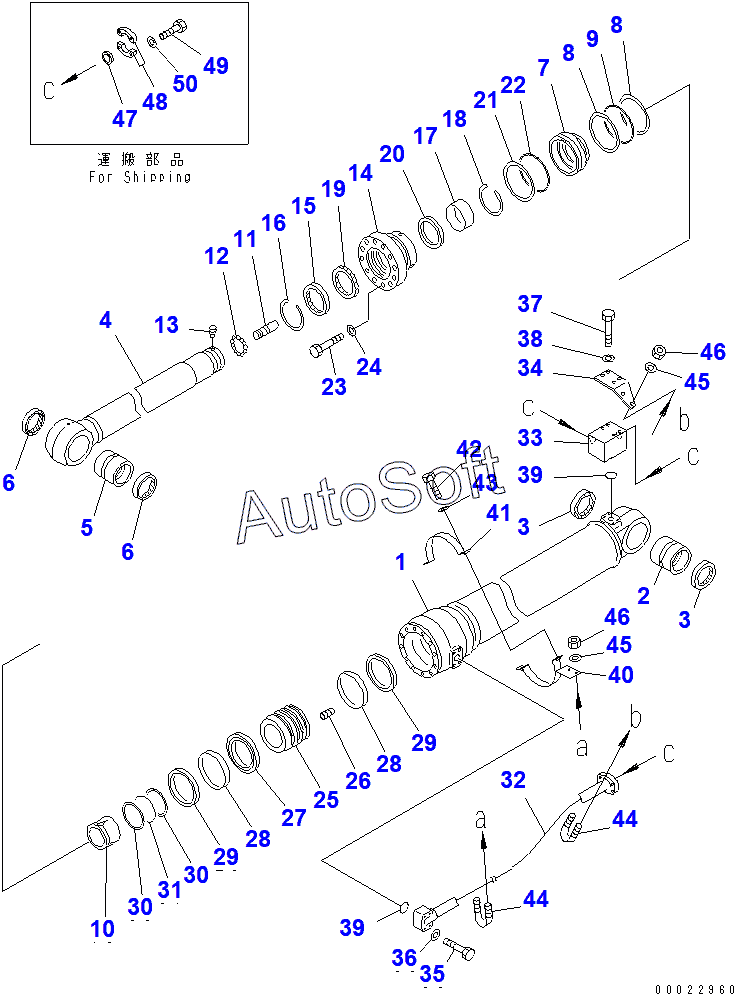

Каталог запасных частей к технике: Komatsu PC400-7 (2010). ARM CYLINDER (FOR 2.4M ARM)
1
2
3
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-01-0F741 | 7***1 | CYLINDER ASS'Y | |
| 707-99-68780 | 7***0 | SERVICE KIT | |
| 1 | 7***0 | CYLINDER | |
| 10 | 7***0 | PLUNGER | |
| 11 | 7***0 | PLUNGER | |
| 12 | 0***2 | BALL | |
| 13 | 7***0 | CAP | |
| 14 | 7***0 | HEAD | |
| 15 | 1***0 | SEAL,DUST (KIT) | |
| 16 | 0***6 | RING,SNAP | |
| 17 | 7***0 | BUSHING | |
| 18 | 0***6 | RING,SNAP | |
| 19 | 7***0 | PACKING,ROD (KIT) | |
| 2 | 7***0 | BUSHING | |
| 20 | 7***0 | RING,BUFFER (KIT) | |
| 21 | 7***0 | RING,BACK-UP (KIT) | |
| 22 | 0***5 | O-RING | |
| 23 | 0***0 | BOLT | |
| 24 | 7***0 | WASHER | |
| 25 | 7***0 | PISTON | |
| 26 | 0***5 | SCREW | |
| 27 | 7***0 | RING,PISTON (KIT) | |
| 28 | 7***0 | RING,WEAR (KIT) | |
| 29 | 7***0 | RING | |
| 3 | 0***0 | SEAL,DUST (KIT) | |
| 30 | 0***0 | RING,BACK-UP | |
| 31 | 0***0 | O-RING | |
| 32 | 7***0 | TUBE | |
| 33 | 7***0 | BLOCK | |
| 34 | 7***0 | PLATE | |
| 35 | 0***0 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***5 | BOLT | |
| 38 | 0***2 | WASHER | |
| 39 | 0***5 | O-RING | |
| 4 | 7***0 | ROD | |
| 40 | 7***0 | BRACKET | |
| 41 | 7***0 | BAND | |
| 42 | 0***0 | BOLT | |
| 43 | 0***2 | WASHER | |
| 44 | 0***2 | CLIP | |
| 45 | 0***2 | WASHER | |
| 46 | 0***9 | NUT | |
| 47 | 7***0 | CAP | |
| 48 | 0***9 | FLANGE, SPRIT | |
| 49 | 0***5 | BOLT | |
| 5 | 7***0 | BUSHING | |
| 50 | 0***2 | WASHER | |
| 6 | 0***0 | SEAL,DUST (KIT) | |
| 7 | 7***0 | COLLAR | |
| 8 | 7***0 | RING,BACK-UP (KIT) | |
| 9 | 0***5 | O-RING | |
| G-1 | 7***1 | ARM CYLINDER GROUP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
