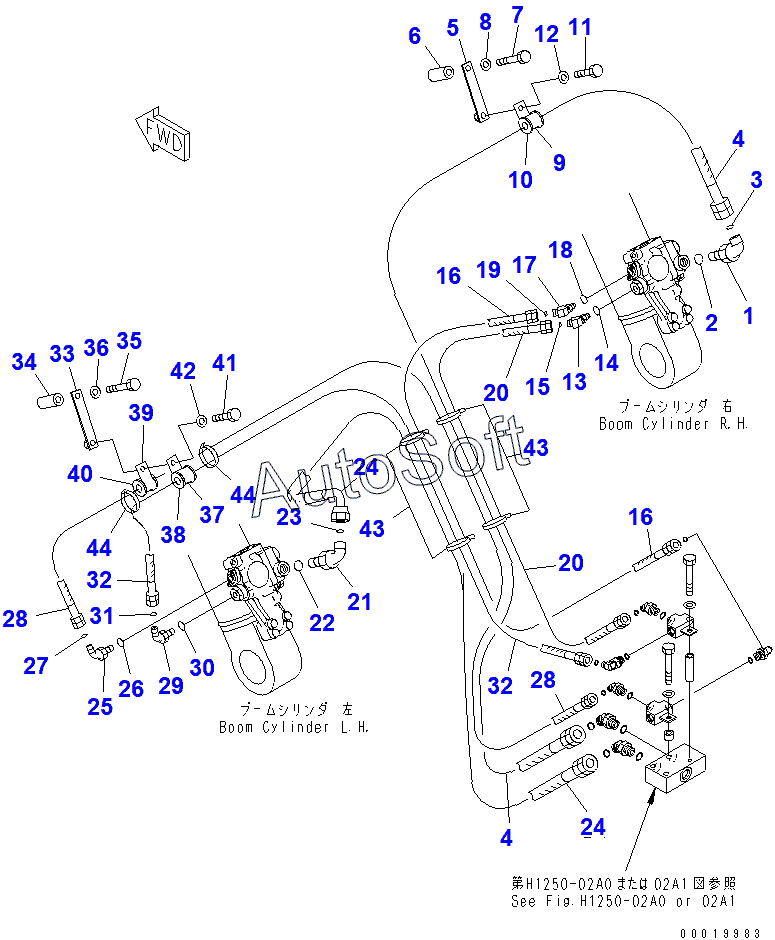

Каталог запасных частей к технике: Komatsu PC400-7 (2010). ANTI-DROP VALVE PIPING (BOOM CYLINDER SIDE)
34
24
24
25
26
27
28
28
29
30
31
32
32
33
23
35
36
37
38
39
40
41
42
43
43
44
44
12
2
3
4
4
5
6
7
8
9
10
11
1
13
14
15
16
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | ELBOW | |
| 2 | 0***4 | O-RING | |
| 3 | 0***5 | O-RING | |
| 4 | 0***8 | HOSE | |
| 5 | 2***0 | BRACKET | |
| 6 | 6***0 | BOSS | |
| 7 | 0***5 | BOLT | |
| 8 | 0***2 | WASHER | |
| 9 | 0***2 | CLIP | |
| 10 | 0***3 | CUSHION | |
| 11 | 0***0 | BOLT | |
| 12 | 0***2 | WASHER | |
| 13 | 1***0 | Elbow | |
| 14 | 0***3 | O-RING | |
| 15 | 0***9 | O-RING | |
| 16 | 0***3 | HOSE | |
| 17 | 1***0 | Elbow | |
| 18 | 0***3 | O-RING | |
| 19 | 0***9 | O-RING | |
| 20 | 0***2 | HOSE | |
| 21 | 0***2 | ELBOW | |
| 22 | 0***4 | O-RING | |
| 23 | 0***5 | O-RING | |
| 24 | 0***2 | HOSE | |
| 25 | 0***1 | ELBOW | |
| 26 | 0***3 | O-RING | |
| 27 | 0***9 | O-RING | |
| 28 | 0***8 | HOSE | |
| 29 | 0***1 | ELBOW | |
| 30 | 0***3 | O-RING | |
| 31 | 0***9 | O-RING | |
| 32 | 0***0 | HOSE | |
| 33 | 2***0 | BRACKET | |
| 34 | 6***0 | BOSS | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***2 | CLIP | |
| 38 | 0***3 | CUSHION | |
| 39 | 0***2 | CLIP | |
| 40 | 0***8 | CUSHION | |
| 41 | 0***0 | BOLT | |
| 42 | 0***2 | WASHER | |
| 43 | 0***6 | BAND | |
| 44 | 0***6 | BAND |
