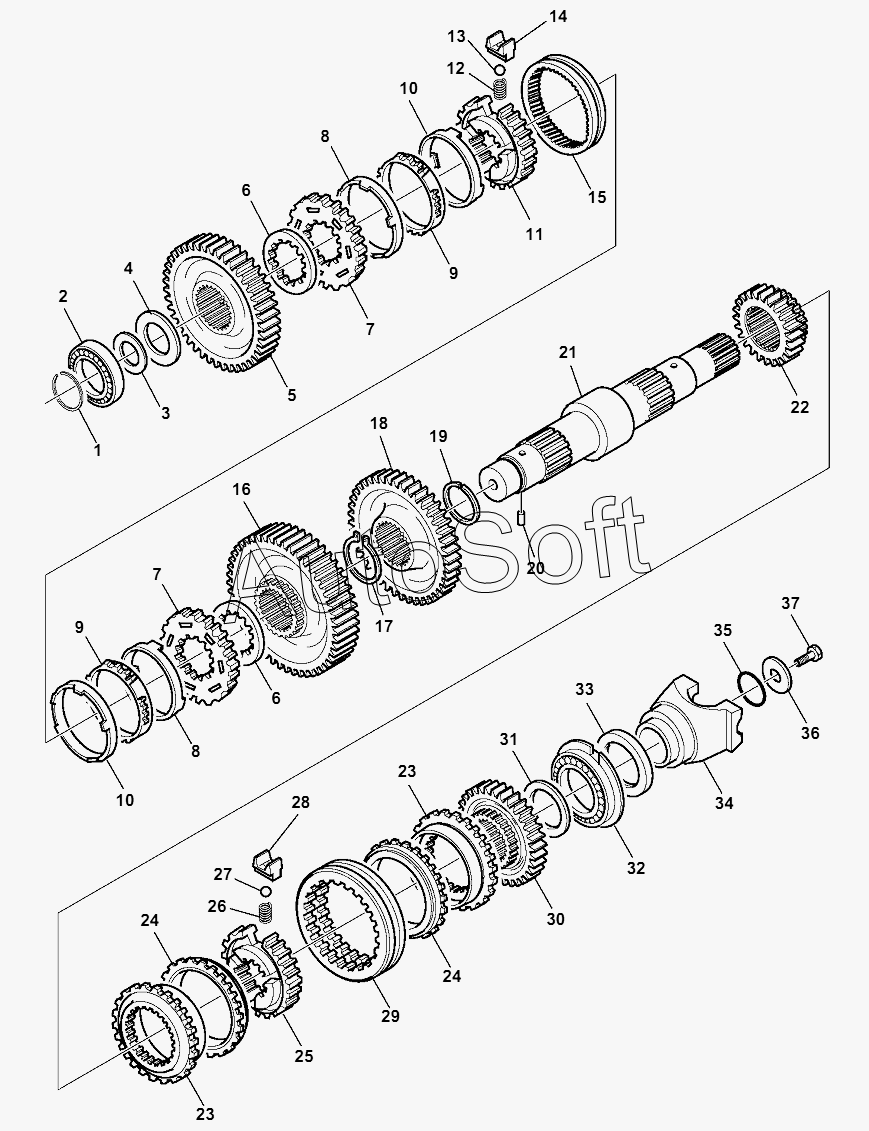

Каталог запасных частей к технике: Komatsu WB93R-5E0 (2018). TRANSMISSION
1
2
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42N-15-12200 | 4***0 | TRANSMISSION , ASSEMBLY | |
| CA0132637 | C***7 | KIT, SYNCHRONIZER | |
| CA0138548 | C***8 | KIT, SYNCHRONIZER | |
| 1 | C***3 | RING, SNAP | |
| 2 | C***4 | BEARING | |
| 3 | C***3 | SHIM | |
| 3 | C***4 | SHIM | |
| 3 | C***5 | SHIM | |
| 3 | C***0 | SHIM | |
| 4 | C***0 | SWING CIRCLE | |
| 5 | C***4 | GEAR | |
| 6 | C***7 | SPACER | |
| 7 | C***5 | RING | |
| 8 | C***7 | RING | |
| 9 | C***6 | RING | |
| 10 | C***8 | RING | |
| 11 | C***4 | HUB | |
| 12 | C***3 | SPRING | |
| 13 | C***1 | BALL | |
| 14 | C***2 | LOOSE PIECE | |
| 15 | C***0 | CHANGE SELECTOR | |
| 16 | C***3 | GEAR | |
| 17 | C***1 | RING, SNAP | |
| 18 | C***1 | GEAR | |
| 19 | C***7 | RING, SNAP | |
| 20 | C***1 | SPRING PIN | |
| 21 | C***1 | SECONDARY SHAFT | |
| 22 | C***0 | GEAR | |
| 23 | C***9 | RING | |
| 24 | C***0 | RING | |
| 25 | C***8 | HUB | |
| 26 | C***7 | SPRING | |
| 27 | C***4 | BALL | |
| 28 | C***6 | LOOSE PIECE | |
| 29 | C***5 | CHANGE SELECTOR | |
| 30 | C***9 | GEAR | |
| 31 | C***5 | SWING CIRCLE | |
| 32 | C***0 | BEARING | |
| 33 | C***5 | SEAL | |
| 34 | C***3 | FLANGE | |
| 35 | C***3 | O-RING | |
| 36 | C***4 | WASHER | |
| 37 | C***8 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
