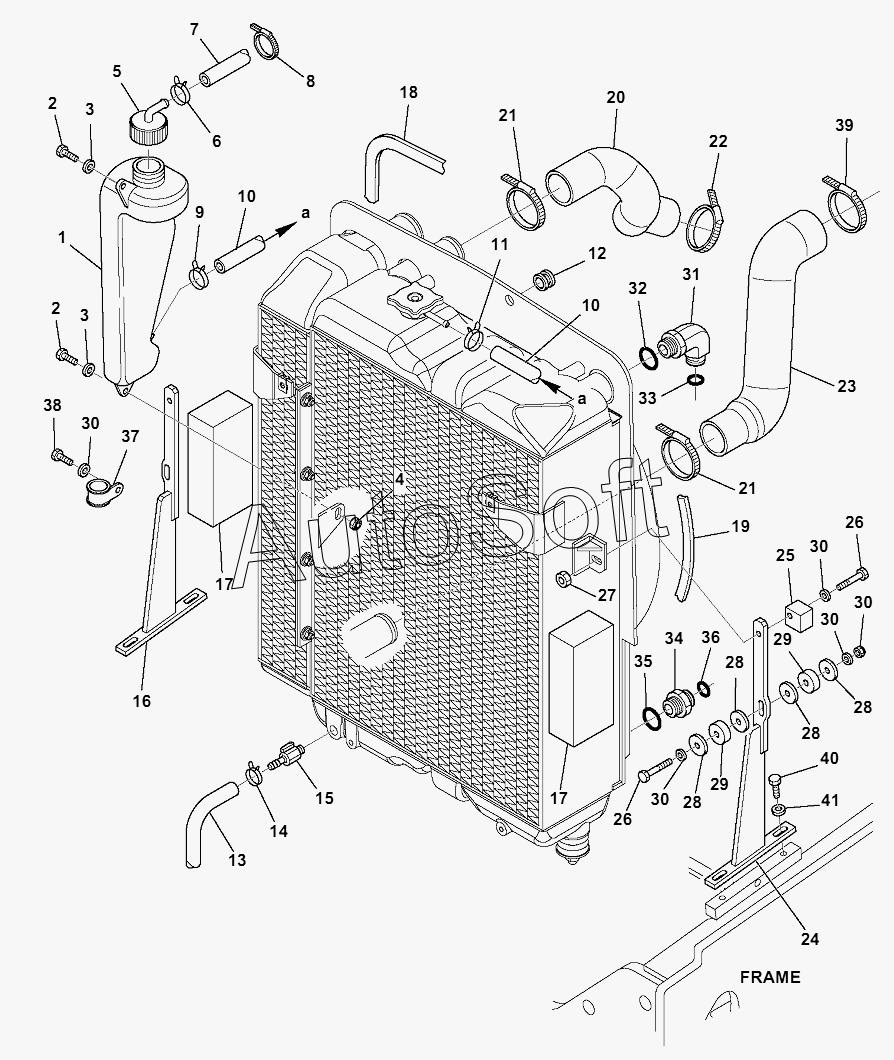

Каталог запасных частей к технике: Komatsu WB93S-5E0 (2018). RADIATOR (2/3)
32
22
23
24
25
26
26
27
28
28
28
28
29
29
30
30
30
30
30
31
21
21
33
34
35
36
37
38
39
40
41
11
2
2
3
3
4
5
6
7
8
9
10
10
1
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | WATER TANK | |
| 2 | 0***5 | BOLT | |
| 3 | 0***3 | WASHER | |
| 4 | 2***0 | NUT | |
| 5 | 2***0 | PLUG | |
| 6 | 0***0 | CLAMP | |
| 7 | 2***0 | HOSE | |
| 8 | 0***0 | BAND | |
| 9 | 0***0 | CLIP | |
| 10 | 4***1 | HOSE | |
| 11 | 0***5 | CLIP | |
| 12 | 4***0 | GROMMET | |
| 13 | 4***0 | PIPE | |
| 14 | 0***0 | CLIP | |
| 15 | 4***0 | COCK | |
| 16 | 4***0 | SUPPORT | |
| 17 | 4***0 | GASKET | |
| 18 | 4***0 | GASKET | |
| 19 | 3***0 | SEAL | |
| 20 | 4***2 | HOSE | |
| 21 | 0***9 | CLAMP | |
| 22 | 0***5 | CLAMP | |
| 23 | 4***0 | HOSE | |
| 24 | 4***1 | SUPPORT | |
| 25 | 4***0 | GUIDE | |
| 26 | 0***0 | BOLT | |
| 27 | 0***6 | NUT | |
| 28 | 2***0 | WASHER | |
| 29 | 4***0 | DAMPER | |
| 30 | 0***3 | WASHER | |
| 31 | 3***6 | ELBOW | |
| 32 | 3***7 | O-RING | |
| 33 | 3***1 | O-RING | |
| 34 | 2***0 | UNION | |
| 35 | 3***7 | O-RING | |
| 36 | 3***1 | O-RING | |
| 37 | 2***0 | CLIP | |
| 38 | 0***0 | BOLT | |
| 39 | 0***9 | CLAMP | |
| 40 | 0***5 | BOLT | |
| 41 | 0***3 | WASHER |
