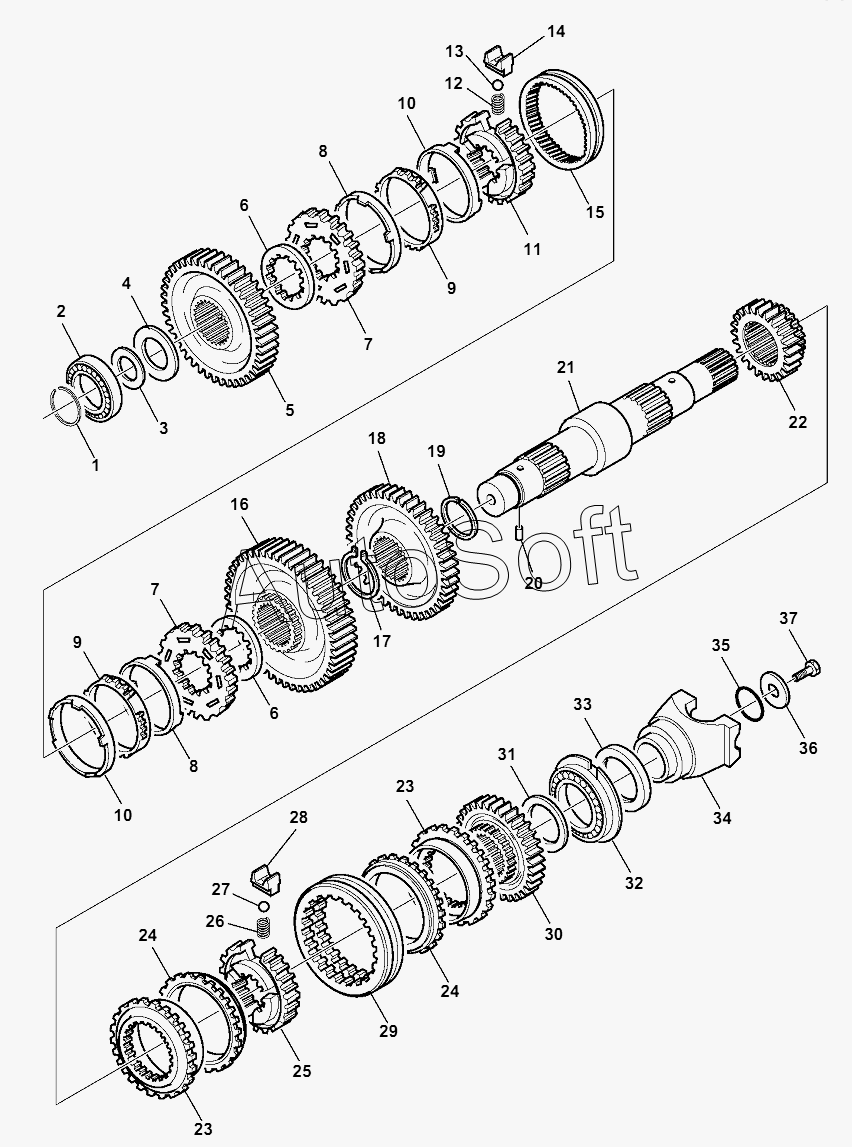

Каталог запасных частей к технике: Komatsu WB93S-5E0 (2018). TRANSMISSION (6/11)
27
18
19
20
21
22
23
23
24
24
25
26
17
28
29
30
31
32
33
34
35
36
37
7
7
1
2
3
3
3
3
4
5
6
6
8
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42N-15-12200 | 4***0 | TRANSMISSION , ASSEMBLY | |
| СА0132637 | С***7 | KIT, SYNCHRONIZER | |
| СА0138548 | С***8 | KIT, SYNCHRONIZER | |
| 1 | С***3 | RING, SNAP | |
| 2 | С***4 | BEARING | |
| 3 | С***3 | SHIM | |
| 3 | С***4 | SHIM | |
| 3 | С***5 | SHIM | |
| 3 | С***0 | SHIM | |
| 4 | С***0 | SWING CIRCLE | |
| 5 | С***4 | GEAR | |
| 6 | С***7 | SPACER | |
| 7 | С***5 | RING | |
| 8 | С***7 | RING | |
| 9 | С***6 | RING | |
| 10 | С***8 | RING | |
| 11 | С***4 | HUB | |
| 12 | С***3 | SPRING | |
| 13 | С***1 | BALL | |
| 14 | С***2 | LOOSE PIECE | |
| 15 | С***0 | CHANGE SELECTOR | |
| 16 | С***3 | GEAR | |
| 17 | С***1 | RING, SNAP | |
| 18 | С***1 | GEAR | |
| 19 | С***7 | RING, SNAP | |
| 20 | С***1 | SPRING PIN | |
| 21 | С***1 | SECONDARY SHAFT | |
| 22 | С***0 | GEAR | |
| 23 | С***9 | RING | |
| 24 | С***0 | RING | |
| 25 | С***8 | HUB | |
| 26 | С***7 | SPRING | |
| 27 | С***4 | BALL | |
| 28 | С***6 | LOOSE PIECE | |
| 29 | С***5 | CHANGE SELECTOR | |
| 30 | С***9 | GEAR | |
| 31 | С***5 | SWING CIRCLE | |
| 32 | С***0 | BEARING | |
| 33 | С***5 | SEAL | |
| 34 | С***3 | FLANGE | |
| 35 | С***3 | O-RING | |
| 36 | С***4 | WASHER | |
| 37 | С***8 | BOLT |
