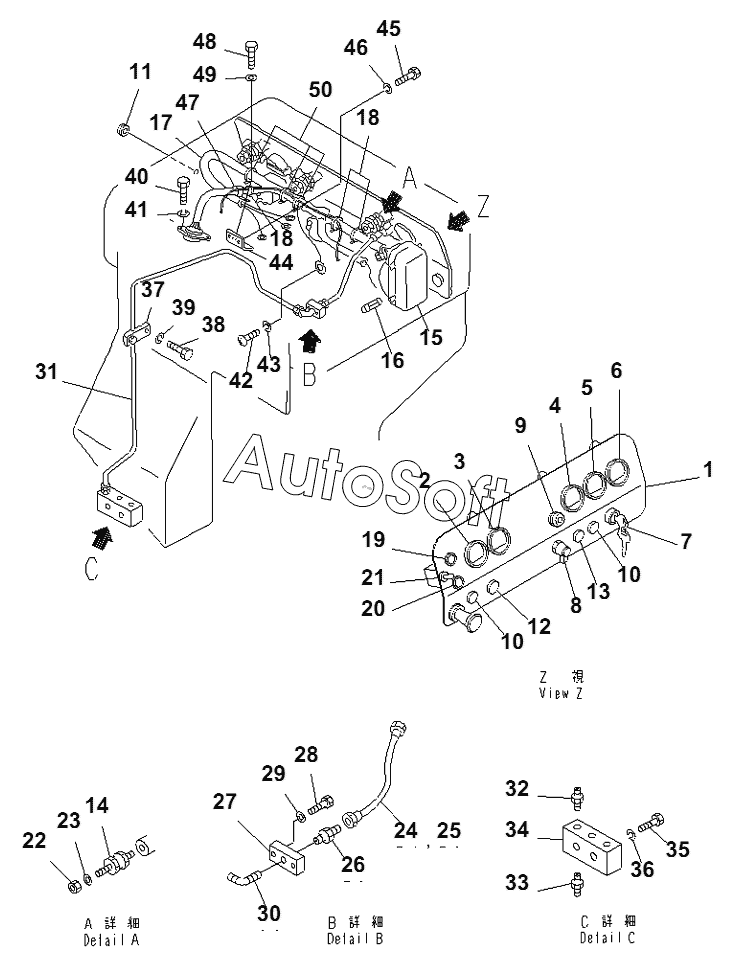

Каталог запасных частей к технике: Komatsu D155C-1 (спец.) (2010). INSTRUMENT PANEL (FOR 140 ENGINE) (FOR C.I.S.)(№31586-)
/101.gif)
38
25
26
27
28
29
30
31
32
33
34
35
36
37
24
39
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
10
11
12
13
1
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | PANEL | |
| 2 | 0***4 | SERVICE METER | |
| 3 | 1***0 | GAUGE,OIL PRESSURE | |
| 4 | 1***0 | GAUGE, WATER TEMPERATURE | |
| 5 | 1***0 | GAUGE, OIL TEMPERATURE | |
| 6 | 1***0 | AMMETER | |
| 7 | 0***0 | SWITCH, STARTING | |
| 8 | 0***0 | SWITCH, LAMP | |
| 9 | 0***0 | BULB, 3W | |
| 9 | 0***6 | LAMP | |
| 10 | 0***0 | CAP | |
| 11 | 0***6 | CAP | |
| 12 | 0***0 | CAP | |
| 13 | 6***0 | SIGNAL, HEATER | |
| 14 | 1***0 | ISOLATOR | |
| 15 | 1***1 | BOX | |
| 16 | 1***0 | FUSE | |
| 17 | 1***1 | WIRING HARNESS | |
| 17 | 1***2 | WIRING HARNESS | |
| 18 | 0***4 | BAND | |
| 19 | 0***0 | BULB, 3W | |
| 19 | 0***0 | LAMP | |
| 20 | 0***0 | BULB, 3W | |
| 20 | 0***2 | LAMP ASS'Y | |
| 21 | 1***0 | SWITCH | |
| 22 | 0***8 | NUT | |
| 23 | 0***2 | WASHER | |
| 24 | 1***0 | TUBE | |
| 25 | 0***2 | NUT | |
| 26 | 0***0 | CONNECTOR | |
| 27 | 1***0 | PLATE | |
| 28 | 0***0 | BOLT | |
| 29 | 0***2 | WASHER | |
| 30 | 6***0 | ELBOW | |
| 31 | 1***0 | TUBE | |
| 32 | 0***0 | CONNECTOR | |
| 33 | 2***0 | NIPPLE | |
| 34 | 1***0 | BLOCK | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 1***0 | CLAMP | |
| 38 | 0***0 | BOLT | |
| 39 | 0***3 | WASHER | |
| 40 | 0***2 | SCREW | |
| 41 | 0***7 | WASHER, SPRING | |
| 42 | 0***2 | SCREW | |
| 43 | 0***9 | WASHER, SPRING | |
| 44 | 1***0 | BRACKET | |
| 45 | 0***0 | BOLT | |
| 46 | 0***5 | WASHER, SPRING | |
| 47 | 0***1 | CLIP | |
| 48 | 0***0 | BOLT | |
| 49 | 0***2 | WASHER | |
| 50 | 0***4 | BAND |
