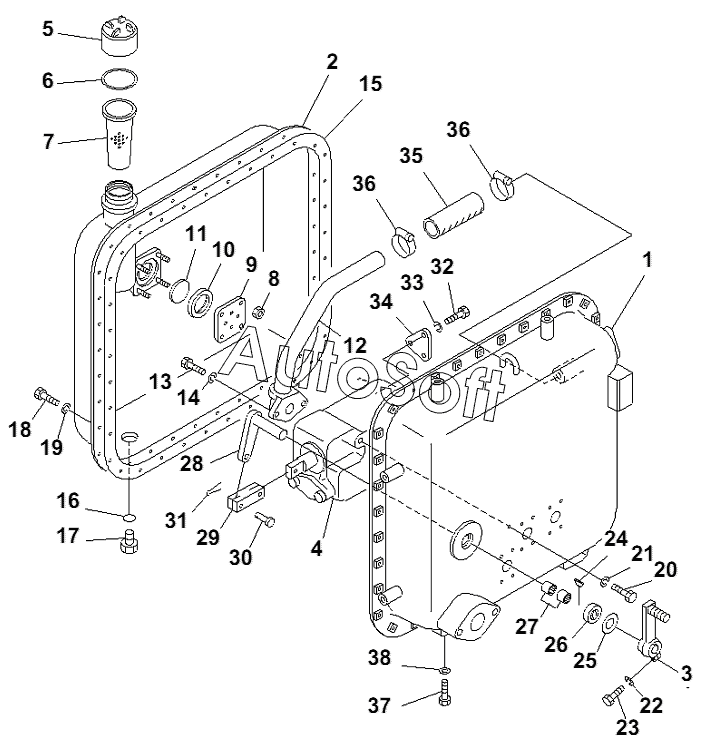

Каталог запасных частей к технике: Komatsu D155C-1 (спец.) (2010). HYDRAULIC TANK AND CONTROL(№31586-)
/143.gif)
27
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
36
37
38
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07051-00003 | 0***3 | GASKET | |
| 176-60-40001 | 1***1 | TANK AND VALVE | |
| 176-60-40002 | 1***2 | VALVE ASS'Y | |
| 1 | 1***3 | TANK | |
| 2 | 1***0 | TANK | |
| 3 | 1***1 | LEVER | |
| 4 | 7***0 | VALVE ASS'Y | |
| 5 | 0***0 | CAP | |
| 6 | 0***3 | GASKET | |
| 7 | 0***5 | STRAINER | |
| 7 | 1***0 | STRAINER | |
| 8 | 0***1 | NUT | |
| 8 | 1***0 | NUT | |
| 9 | 0***4 | CASE | |
| 9 | 1***3 | CASE | |
| 10 | 0***7 | RING | |
| 10 | 1***0 | COVER | |
| 10 | 1***0 | RING | |
| 11 | 0***1 | COVER | |
| 12 | 1***0 | TUBE | |
| 13 | 0***5 | BOLT | |
| 14 | 0***6 | WASHER, SPRING | |
| 15 | 1***0 | GASKET | |
| 15 | 1***2 | GASKET | |
| 16 | 0***4 | O-RING | |
| 17 | 0***2 | PLUG,DRAIN | |
| 18 | 0***5 | BOLT | |
| 19 | 0***0 | WASHER, SPRING | |
| 20 | 0***5 | BOLT | |
| 21 | 0***0 | WASHER, SPRING | |
| 22 | 0***5 | WASHER, SPRING | |
| 23 | 0***0 | BOLT | |
| 24 | 0***9 | KEY | |
| 25 | 0***2 | WASHER | |
| 26 | 1***0 | SEAL | |
| 27 | 0***6 | BEARING | |
| 28 | 1***0 | LEVER | |
| 29 | 1***0 | JOINT | |
| 30 | 0***8 | PIN | |
| 31 | 0***5 | PIN,COTTER | |
| 32 | 0***0 | BOLT | |
| 33 | 0***0 | WASHER, SPRING | |
| 34 | 1***0 | PLATE | |
| 35 | 0***0 | HOSE | |
| 36 | 0***6 | CLAMP | |
| 37 | 0***5 | BOLT | |
| 38 | 0***5 | WASHER |
