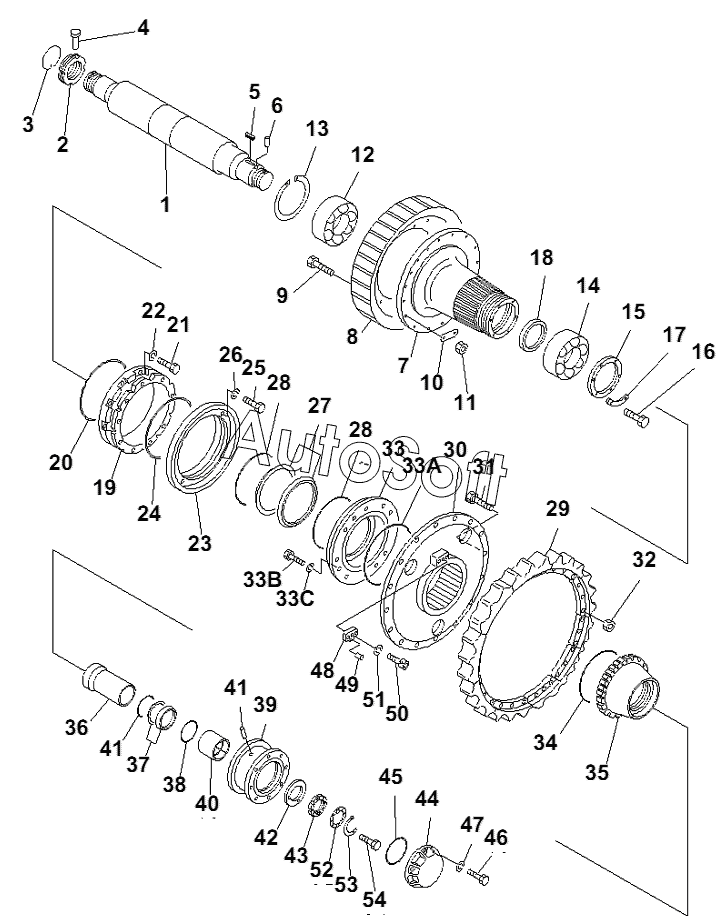

Каталог запасных частей к технике: Komatsu D155C-1 (спец.) (2010). FINAL DRIVE GEAR AND SHAFT (FOR 140 ENGINE) (COLD WEATHER (B) SPEC.)(№31595-)
/20.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33A
33B
33C
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-27-00082 | 1***2 | SUPPORT ASS'Y | |
| 175-27-00102 | 1***2 | FLOATING SEAL ASS'Y | |
| 195-27-00022 | 1***2 | FLOATING SEAL ASS'Y (-50C) | |
| 1 | 1***1 | SHAFT,SPROCKET | |
| 10 | 1***0 | PLATE,LOCK | |
| 11 | 0***9 | NUT | |
| 12 | 0***4 | BEARING | |
| 13 | 0***0 | RING,SNAP | |
| 14 | 1***0 | BEARING, ROLLER | |
| 15 | 1***0 | RETAINER | |
| 16 | 0***0 | BOLT | |
| 17 | 1***0 | WASHER | |
| 18 | 1***1 | SPACER | |
| 19 | 1***0 | SPACER | |
| 2 | 1***2 | NUT | |
| 20 | 0***0 | O-RING | |
| 21 | 0***0 | BOLT | |
| 22 | 0***2 | WASHER | |
| 23 | 1***2 | COVER | |
| 24 | 0***0 | O-RING | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | R***G | RING | |
| 28 | O***G | O-RING | |
| 29 | 1***0 | TOOTH | |
| 3 | 1***0 | RING | |
| 30 | 1***0 | BOSS | |
| 31 | 1***0 | BOLT | |
| 32 | 0***0 | NUT | |
| 33 | 1***2 | COVER | |
| 33A | 0***0 | O-RING | |
| 33B | 0***0 | BOLT | |
| 33C | 0***2 | WASHER | |
| 34 | 0***5 | O-RING | |
| 35 | 1***0 | NUT | |
| 36 | 1***1 | SPACER | |
| 37 | R***G | RING | |
| 38 | O***G | O-RING | |
| 39 | S***T | SUPPORT, SPROCKET | |
| 4 | 0***0 | PIN | |
| 40 | 1***1 | BUSHING | |
| 41 | 0***8 | PIN, DOWEL | |
| 42 | 1***5 | WASHER | |
| 43 | 1***2 | NUT | |
| 44 | 1***2 | COVER | |
| 45 | 0***5 | O-RING | |
| 46 | 0***5 | BOLT | |
| 47 | 0***8 | WASHER, SPRING | |
| 48 | 1***0 | STOPPER | |
| 49 | 1***0 | PIN, DOWEL | |
| 5 | 0***0 | KEY | |
| 50 | 0***5 | BOLT | |
| 51 | 0***8 | WASHER, SPRING | |
| 52 | 1***0 | PLATE | |
| 53 | 1***0 | LOCK | |
| 54 | 0***5 | BOLT | |
| 6 | 1***0 | PIN, DOWEL | |
| 7 | 1***1 | HUB | |
| 8 | 1***2 | GEAR | |
| 9 | 1***1 | BOLT, REAMER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
