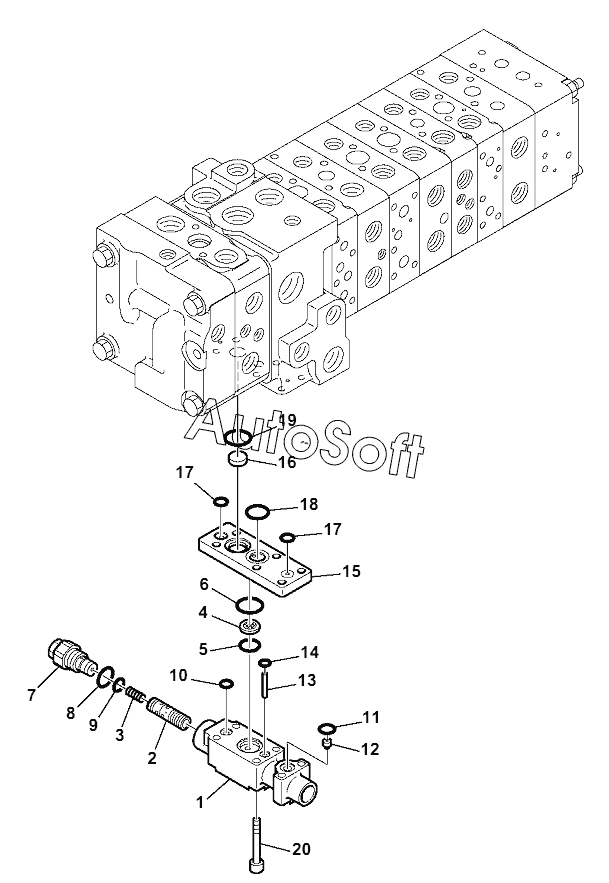

Каталог запасных частей к технике: Komatsu WB97S-5E0 (2018). 10-SPOOL CONTROL VALVE (4/16)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 723-11-01870 | 7***0 | Valve, subassembly | |
| 723-1A-15605 | 7***5 | Control valve, assembly | |
| 1 | B***K | BLOCK, VALVE | |
| 2 | S***L | SPOOL | |
| 3 | 7***0 | SPRING | |
| 4 | 7***0 | FILTER | |
| 5 | 7***0 | O-RING | |
| 6 | 7***0 | O-RING | |
| 7 | 7***0 | Valve assembly, relief | |
| 8 | 0***3 | O-RING | |
| 9 | 7***0 | O-RING | |
| 10 | 7***0 | O-RING | |
| 11 | 0***0 | O-RING | |
| 12 | V***E | VALVE | |
| 13 | 7***0 | PIN | |
| 14 | 0***6 | O-RING | |
| 15 | 7***1 | PLATE | |
| 16 | 7***0 | RETAINER | |
| 17 | 0***8 | O-RING | |
| 18 | 7***0 | O-RING | |
| 19 | 0***8 | O-RING | |
| 20 | 0***5 | BOLT, HEXAGON SOCKET HEAD |
