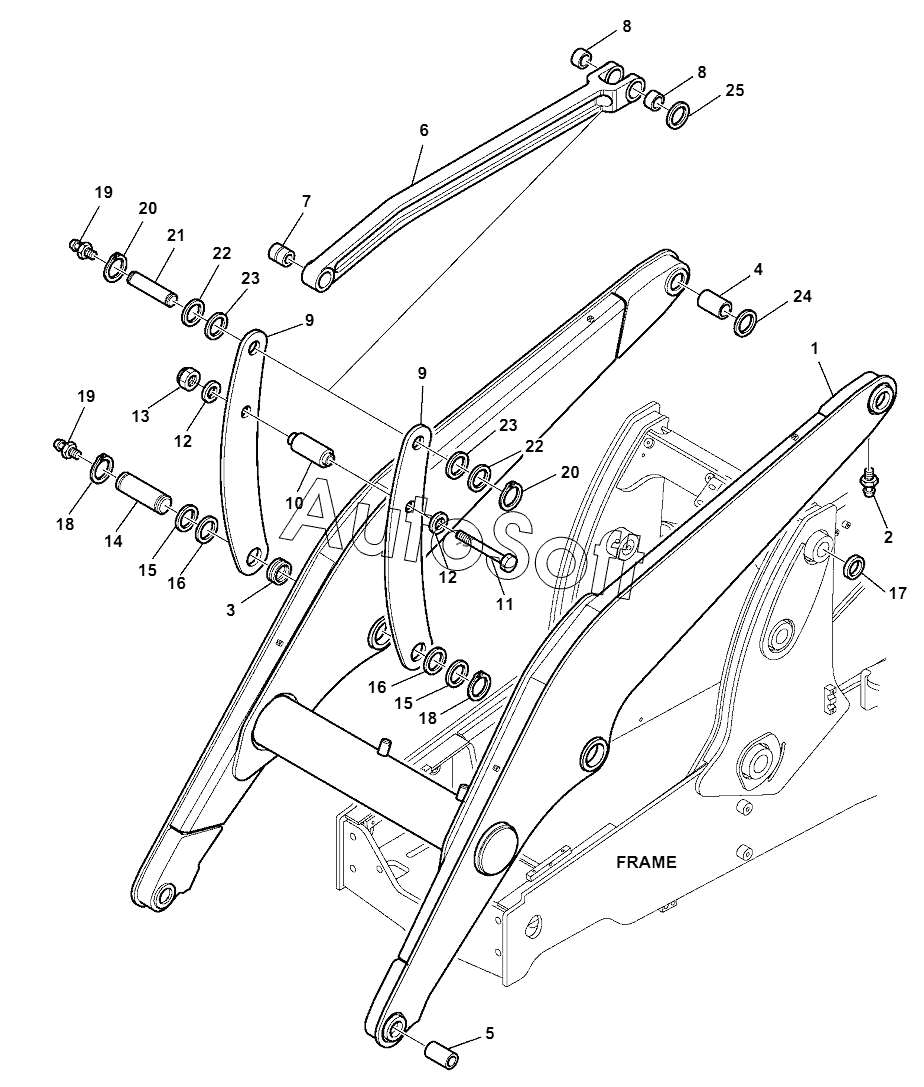

Каталог запасных частей к технике: Komatsu WB97S-5E0 (2018). SHOVEL ARM
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42N-70-11103 | 4***3 | ARM, ASSEMBLY | |
| 1 | 4***3 | LOADER ARM | |
| 2 | 2***0 | FITTING, GREASE | |
| 3 | 4***0 | BUSHING | |
| 4 | 3***2 | BUSHING | |
| 5 | 3***2 | BUSHING | |
| 6 | 4***0 | LEVER | |
| 7 | 3***3 | BUSHING | |
| 8 | 3***9 | BUSHING | |
| 9 | 4***0 | LEVER | |
| 10 | 4***0 | PIN | |
| 11 | 3***0 | BOLT | |
| 12 | 3***0 | SPACER | |
| 13 | 3***4 | NUT | |
| 14 | 4***0 | PIN | |
| 15 | 4***0 | RING | |
| 16 | 4***0 | RING | |
| 17 | 4***0 | RING | |
| 18 | 4***1 | RING, SNAP | |
| 19 | 2***0 | FITTING, GREASE | |
| 20 | 4***1 | RING, SNAP | |
| 21 | 4***0 | PIN | |
| 22 | 3***2 | SHIM | |
| 23 | 3***5 | SHIM | |
| 24 | 3***0 | SHIM | |
| 25 | 4***0 | SHIM |
