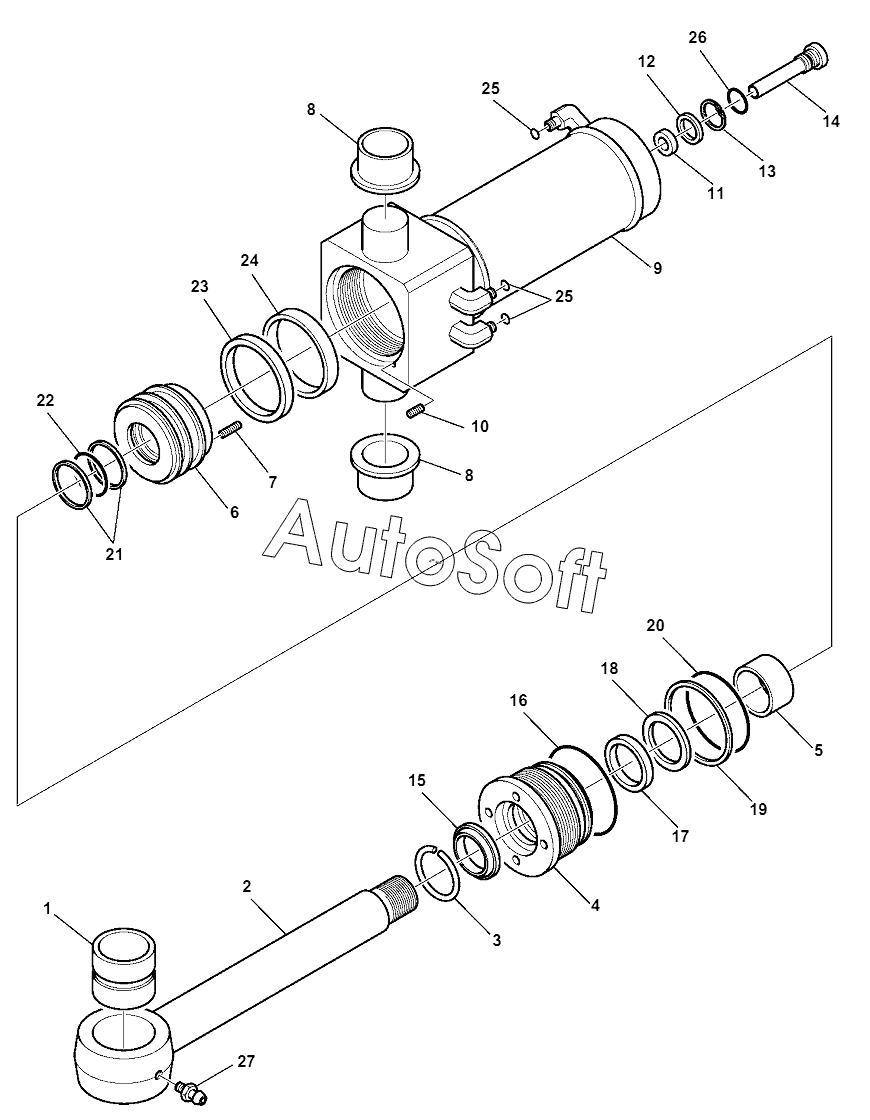

Каталог запасных частей к технике: Komatsu WB97S-5E0 (2018). BOOM SWING CYLINDER
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-02-07731 | 7***1 | BOOM SWING CYLINDER, ASSEMBLY | |
| 707-99-32070 | 7***0 | GASKET KIT | |
| 1 | 7***0 | BUSHING | |
| 2 | 7***0 | PISTON ROD | |
| 3 | 0***2 | RING,SNAP | |
| 4 | 7***0 | CYLINDER HEAD | |
| 5 | 7***0 | BUSHING | |
| 6 | 7***0 | PISTON | |
| 7 | 0***0 | DOWEL | |
| 8 | 7***0 | BUSHING | |
| 9 | 7***0 | CYLINDER | |
| 10 | 0***2 | DOWEL | |
| 11 | 4***0 | WASHER, THRUST | |
| 12 | 7***0 | WASHER, THRUST | |
| 13 | 7***0 | RING, SNAP | |
| 14 | 7***0 | CYLINDER | |
| 15 | 1***0 | SEAL,DUST (KIT) | |
| 16 | 0***0 | O-RING | |
| 17 | 7***0 | GASKET | |
| 18 | 7***0 | RING,BUFFER KIT | |
| 19 | 0***6 | RING, BACK-UP | |
| 20 | 0***5 | O-RING | |
| 21 | 0***0 | RING, BACK-UP | |
| 22 | 0***0 | O-RING | |
| 23 | 7***0 | O-RING | |
| 24 | 0***2 | PACKING, ROD | |
| 25 | 0***9 | O-RING | |
| 26 | 7***0 | O-RING | |
| 27 | 2***0 | FITTING, GREASE |
