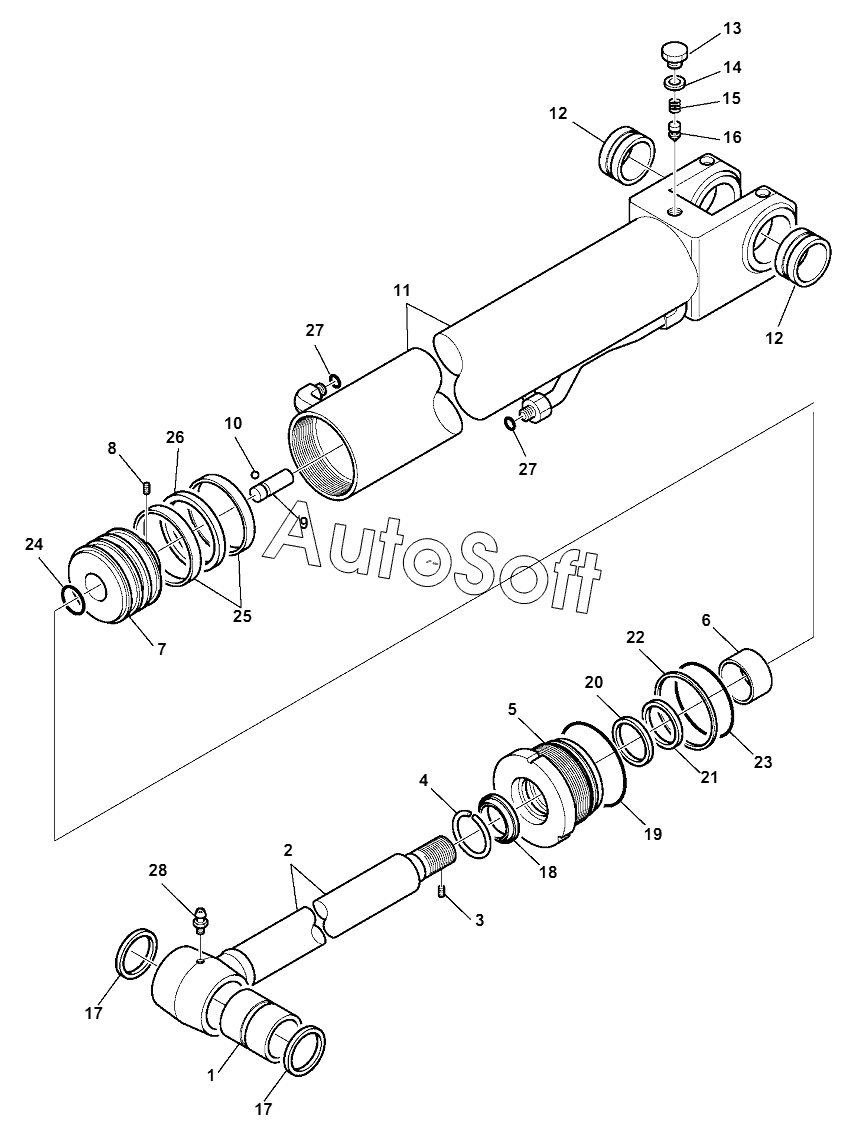

Каталог запасных частей к технике: Komatsu WB97S-5E0 (2018). BOOM CYLINDER
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 707-00-0Y952 | 7***2 | Boom cylinder, assembly | |
| 707-99-45350 | 7***0 | Kit, gasket | |
| 1 | 7***0 | BUSHING | |
| 2 | 7***0 | ROD, PISTON | |
| 3 | 7***0 | DOWEL | |
| 4 | 0***4 | RING, BACK-UP | |
| 5 | 7***0 | Head, cylinder | |
| 6 | 7***0 | BUSHING | |
| 7 | 7***0 | Piston | |
| 8 | 0***2 | DOWEL | |
| 9 | 7***0 | PLUNGER | |
| 10 | 0***5 | BALL | |
| 11 | 7***2 | Cylinder | |
| 12 | 7***0 | BUSHING | |
| 13 | 7***0 | PLUG | |
| 14 | 7***0 | GASKET | |
| 15 | 7***0 | SPRING | |
| 16 | 7***0 | VALVE | |
| 17 | 0***0 | SEAL, DUST | |
| 18 | 1***0 | GASKET | |
| 19 | 0***5 | O-RING, SNAP | |
| 20 | 7***0 | GASKET | |
| 21 | 7***0 | GASKET | |
| 22 | 7***0 | Ring, back-up | |
| 23 | 0***0 | O-RING (KIT) | |
| 24 | 0***2 | O-RING | |
| 25 | 7***0 | Ring, wear | |
| 26 | 7***0 | RING,PISTON | |
| 27 | 0***8 | O-RING | |
| 28 | 2***0 | FITTING, GREASE |
