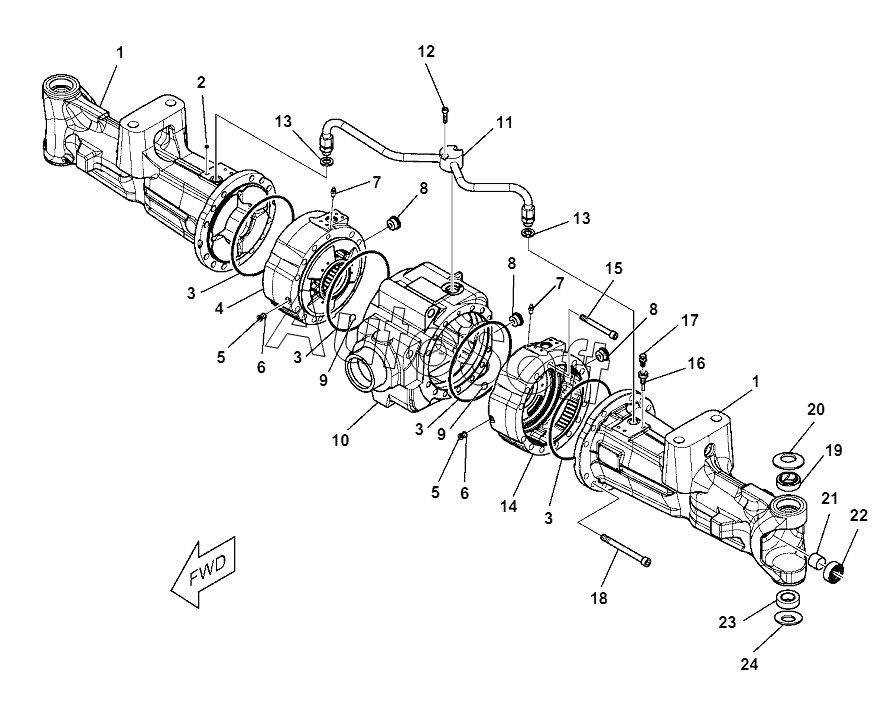

Каталог запасных частей к технике: Komatsu WB97S-5E0 (2018). REAR AXLE (1/10)
12
24
23
22
21
20
19
18
17
16
15
14
13
13
11
10
9
9
8
8
8
7
7
6
6
5
5
4
3
3
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42N-23-11301 | 4***1 | REAR AXLE, ASSEMBLY | |
| 1 | C***5 | Body | |
| 2 | C***8 | PLUG | |
| 3 | C***2 | O-ring | |
| 4 | C***3 | Brake cylinder | |
| 5 | C***1 | Plug | |
| 6 | C***0 | WASHER | |
| 7 | C***2 | BREATHER | |
| 8 | C***0 | PLUG | |
| 9 | C***1 | O-ring | |
| 10 | C***6 | Body | |
| 11 | C***7 | Pipe | |
| 12 | C***7 | Bolt | |
| 13 | C***3 | Washer | |
| 14 | C***2 | Brake cylinder | |
| 15 | C***4 | Bolt | |
| 16 | C***8 | Support | |
| 17 | C***4 | Breather | |
| 18 | C***4 | Bolt | |
| 19 | C***8 | Bush | |
| 20 | C***2 | Washer | |
| 21 | C***2 | Bush | |
| 22 | C***1 | Seal, ring | |
| 23 | C***0 | Bearing | |
| 24 | C***1 | Washer, spring |
