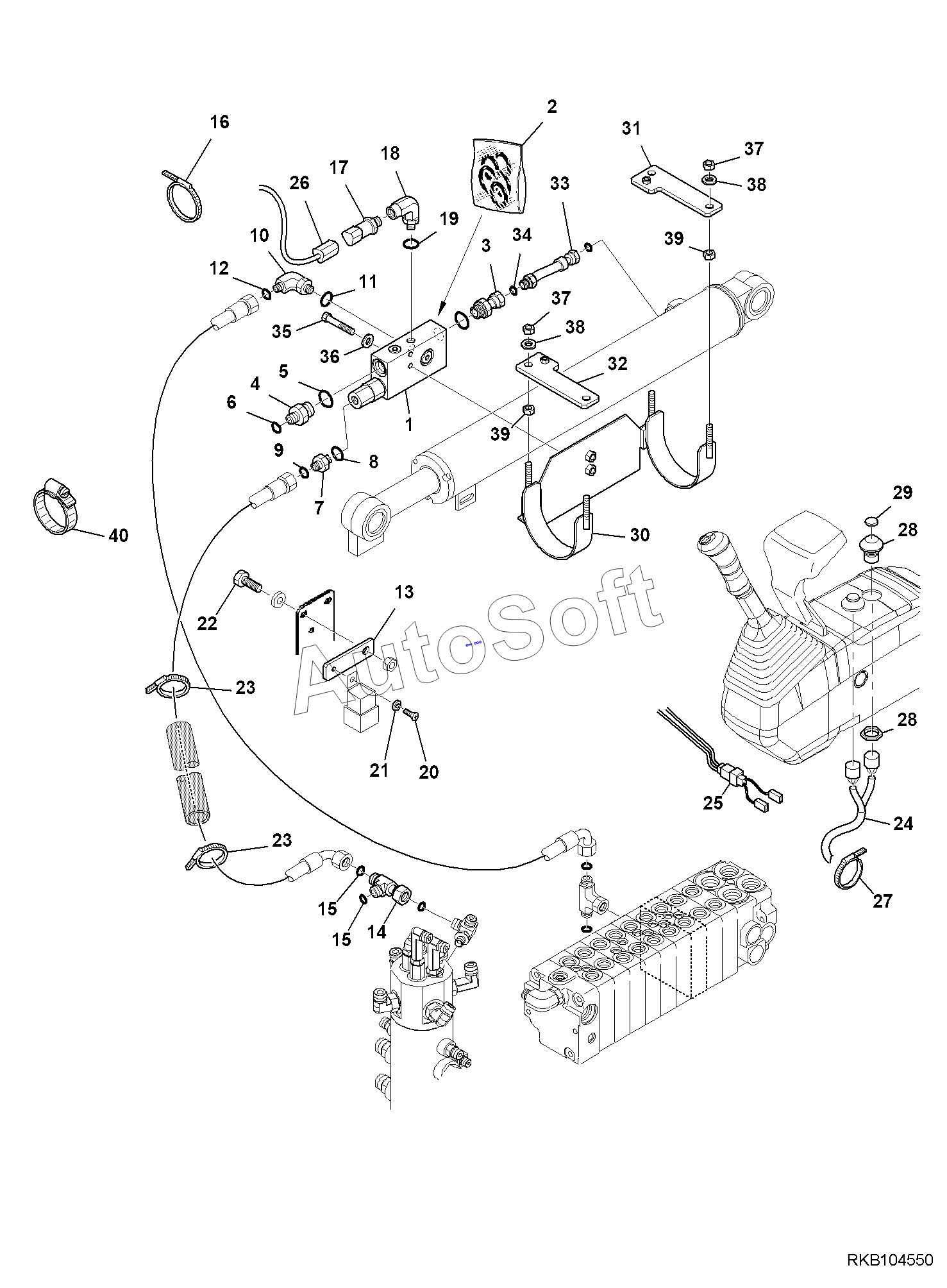

Каталог запасных частей к технике: Komatsu PC35MR-3 (2010). BOOM, WITH BOOM AND ARM ANTIBURST VALVE, 3-ATTACHMENT, BOOM ANTIBURST VALVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | VALVE, ASSEMBLY | |
| 2 | 8***8 | KIT, GASKET | |
| 3 | 2***0 | UNION | |
| 4 | 3***5 | UNION | |
| 5 | 3***7 | O-RING | |
| 6 | 0***9 | O-RING | |
| 7 | 2***0 | UNION | |
| 8 | 2***0 | O-RING | |
| 9 | 0***8 | O-RING | |
| 10 | 2***0 | ELBOW | |
| 11 | 0***8 | O-RING | |
| 12 | 2***0 | O-RING | |
| 13 | 2***0 | PLATE | |
| 14 | 3***0 | TEE | |
| 15 | 0***8 | O-RING | |
| 16 | 2***0 | BAND | |
| 17 | 4***0 | PRESSURE SWITCH | |
| 18 | 4***0 | ELBOW | |
| 19 | 2***0 | O-RING | |
| 20 | 2***0 | SCREW | |
| 21 | 0***8 | WASHER | |
| 22 | 0***5 | BOLT | |
| 23 | 0***3 | BAND | |
| 24 | 2***1 | WIRING HARNESS, ROTARY BEAM AND OVERLOAD ALARM LINE | |
| 25 | 2***0 | WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (CAB SIDE) | |
| 26 | 2***0 | WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (FRAME LINE) | |
| 27 | 0***9 | BAND | |
| 28 | 2***0 | PUSH-BUTTON | |
| 29 | 2***0 | GLASS | |
| 30 | 2***1 | BRACKET | |
| 31 | 2***1 | PLATE | |
| 32 | 2***1 | PLATE | |
| 33 | 2***0 | PIPE | |
| 34 | 0***9 | O-RING | |
| 35 | 0***5 | BOLT | |
| 36 | 0***3 | WASHER | |
| 37 | 2***0 | NUT | |
| 38 | 0***3 | WASHER | |
| 39 | 0***6 | NUT | |
| 40 | 0***4 | BAND |
