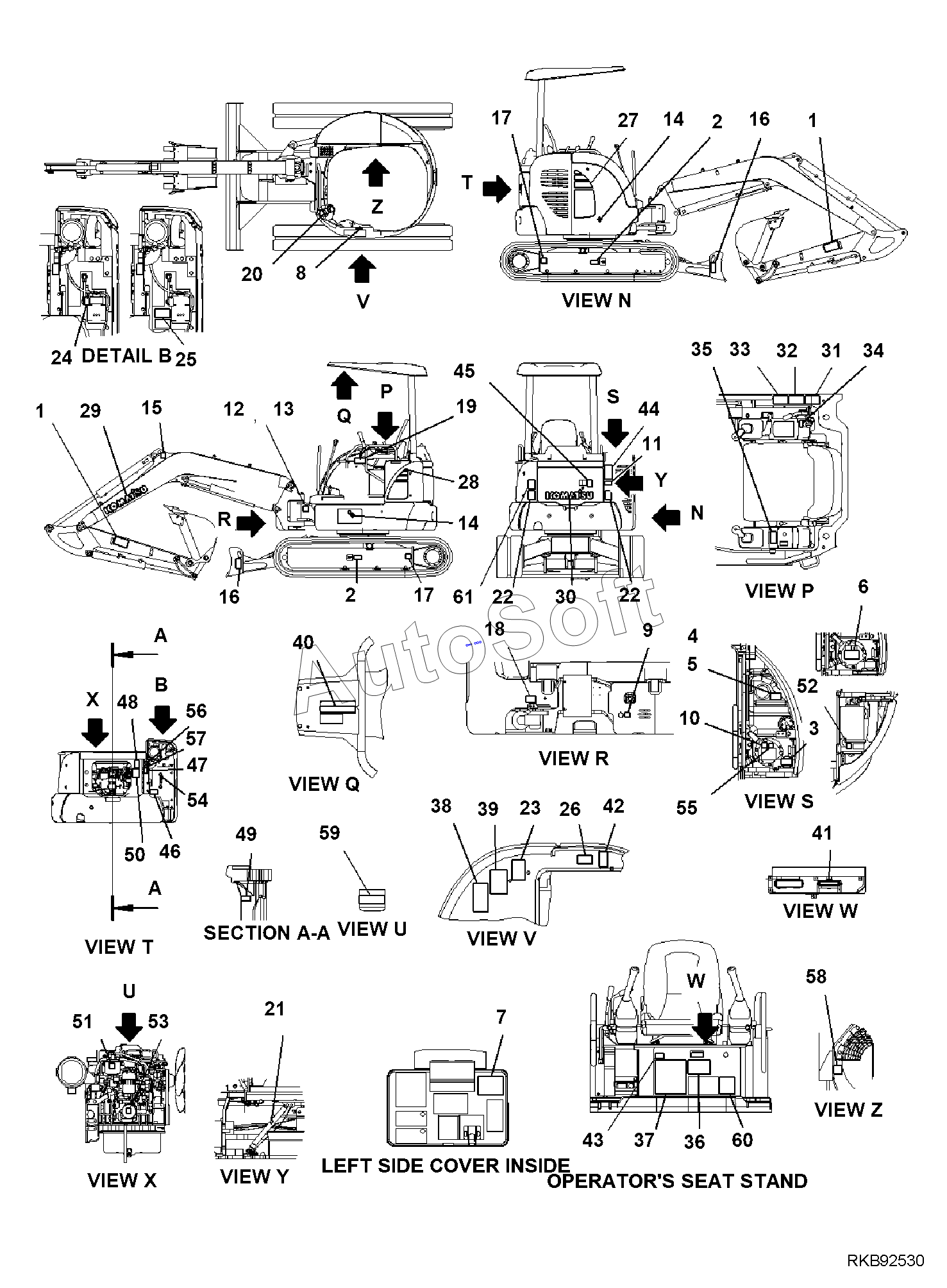

Каталог запасных частей к технике: Komatsu PC35MR-3 (2010). MARK PLATE, FOR CANOPY
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
16
16
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
1
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | DECAL, DANGER, KEEP OUT WORKING AREA | |
| 2 | 0***1 | PLATE, SAFETY,SAFETY,TRACK ADJUSTING | |
| 3 | 0***1 | DECAL, WARNING, HIGH TEMPERATURE | |
| 4 | 0***1 | PLATE, FUEL | |
| 5 | 0***1 | PLATE, CAUTION, DIESEL FUEL | |
| 6 | 2***0 | MARK PLATE, CAUTION, PRESSURISE THE TANK | |
| 7 | 2***0 | DECAL, WARNING, LOCK LEVERS | |
| 8 | 2***0 | DECAL, DANGER, LOCK PIN | |
| 9 | 2***0 | DECAL, POWER SUPPLY, 12 VOLT | |
| 10 | 2***0 | DECAL, HYDRAULIC TANK | |
| 11 | 2***0 | MARK PLATE, BATTERY DISCONNECTING SWITCH | |
| 12 | 0***3 | PLATE, NAME (LIMITED SUPPLY) | |
| 13 | 0***0 | SCREW | |
| 14 | 2***0 | PLATE, MARK | |
| 15 | 0***1 | DECAL, LIFT POINT MARK | |
| 16 | 0***1 | DECAL, LIFT POINT AND TIE DOWN POINT MARKS | |
| 17 | 0***2 | DECAL, TIE DOWN POINT MARK | |
| 18 | 2***0 | DECAL, BALL BEARING RING GREASE POINT | |
| 19 | 0***0 | TAG | |
| 20 | 0***B | PLATE¤ SAFETY | |
| 21 | 0***B | PLATE¤ SAFETY | |
| 22 | 1***1 | PLATE | |
| 23 | 2***1 | DECAL, WARNING, ISO LEVER SHIFT PATTERN | |
| 24 | 0***A | TAG, CAUTION, ANTIFREEZE | |
| 25 | 0***0 | PLATE, NOTICE, COOLANT | |
| 26 | 0***0 | PLATE, SAFETY | |
| 27 | 2***0 | MARK PLATE, PC35MR | |
| 28 | 2***0 | MARK PLATE, PC35MR | |
| 29 | 0***0 | DECAL, KOMATSU LOGO | |
| 30 | 0***0 | DECAL, KOMATSU LOGO | |
| 31 | 0***1 | PLATE, WARNING, READ MANUAL BEFORE OPERATING | |
| 32 | 0***1 | DECAL, WARNING, BEFORE LEAVING SEAT | |
| 33 | 0***1 | DECAL, DANGER, HIGH VOLTAGE HAZARD | |
| 34 | 2***0 | DECAL, SYMBOL, STARTING SWITCH CONTROL | |
| 35 | 2***0 | DECAL, WARNING, LOCK LEVERS | |
| 36 | 2***0 | DECAL, BALANCING POSITION MARK | |
| 37 | 2***0 | OIL CHART | |
| 38 | 2***0 | DECAL, DANGER, KEEP OFF SWING AREA | |
| 39 | 2***0 | PLATE | |
| 40 | 0***0 | PLATE, ROPS-FOPS | |
| 41 | 2***1 | PLATE | |
| 42 | 0***1 | DECAL, DANGER, DO NOT PUT HANDS | |
| 43 | 2***0 | DECAL | |
| 44 | 2***0 | DECAL, DANGER, KEEP OFF SWING AREA | |
| 45 | 0***1 | PLATE, SAFETY,SAFETY,ENGINE SIDE COVER | |
| 46 | 0***1 | PLATE, SAFETY,SAFETY,BATTERY CABLE | |
| 47 | 0***1 | DECAL, WARNING, HIGH TEMPERATURE | |
| 48 | 0***1 | PLATE, WARNING, READ MANUAL BEFORE OPERATING | |
| 49 | 6***0 | DECAL, CAUTION, ENGINE FUEL FILTER | |
| 50 | 2***0 | PLATE | |
| 51 | 2***0 | DECAL, SYMBOL, FUEL | |
| 52 | 2***0 | DECAL, SYMBOL, AIR CLEANER | |
| 53 | 2***0 | DECAL, SYMBOL, ENGINE OIL FILTER | |
| 54 | 2***0 | DECAL, SYMBOL, HYDRAULIC OIL LEVEL | |
| 55 | 2***0 | DECAL, SYMBOL, HYDRAULIC OIL FILTER | |
| 56 | 2***0 | DECAL, SYMBOL, RADIATOR CAP | |
| 57 | 2***0 | DECAL, CAUTION, COOLANT LEVEL | |
| 58 | 0***1 | PLATE¤ CAUTION | |
| 59 | 2***0 | PLATE, ENGINE OIL FILTER | |
| 60 | 0***0 | MARK PLATE, LPA 80 | |
| 61 | 0***5 | MARK PLATE, LWA 95 |
