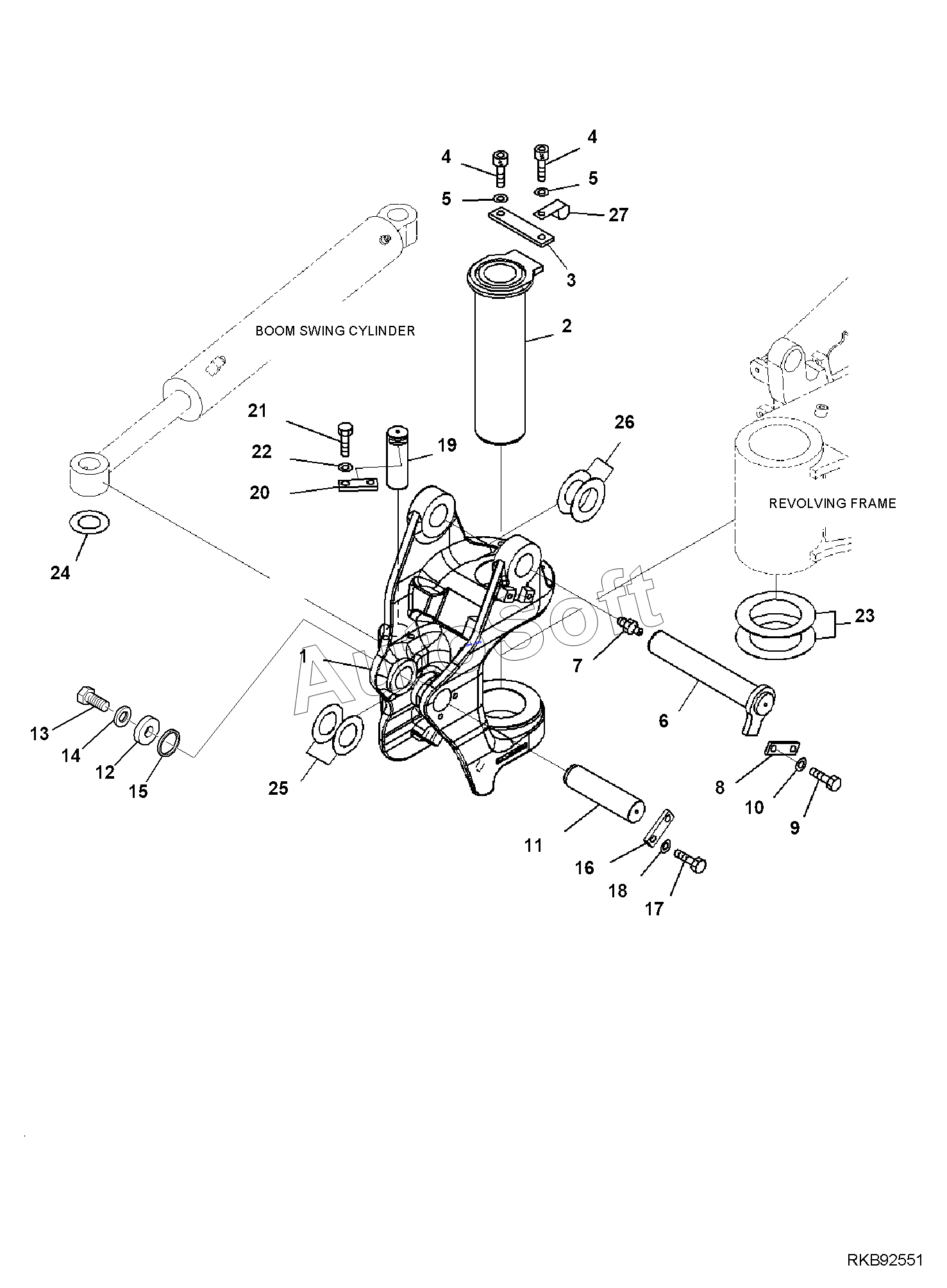

Каталог запасных частей к технике: Komatsu PC35MR-3 (2010). BOOM SWING BRACKET
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20T-70-81760 | 2***0 | SHIM, 0.500 mm | |
| 22L-70-11360 | 2***0 | SPACER, 1.000 MM | |
| 22L-70-31480 | 2***0 | SHIM, 1.000 MM | |
| 1 | 2***0 | SWING BRACKET | |
| 2 | 2***2 | PIN | |
| 3 | 2***0 | PLATE | |
| 4 | 0***0 | BOLT | |
| 5 | 0***2 | WASHER | |
| 6 | 2***1 | PIN | |
| 7 | 0***0 | FITTING, GREASE | |
| 8 | 2***0 | PLATE | |
| 9 | 0***0 | BOLT | |
| 10 | 0***2 | WASHER | |
| 11 | 2***3 | PIN | |
| 12 | 2***0 | PLATE | |
| 13 | 0***5 | BOLT | |
| 14 | 0***0 | WASHER | |
| 15 | 2***0 | SHIM, 4.500 MM | |
| 16 | 2***0 | LOCK | |
| 17 | 0***0 | BOLT | |
| 18 | 0***2 | WASHER | |
| 19 | 2***0 | PIN | |
| 20 | 0***2 | BLOCK | |
| 21 | 0***0 | BOLT | |
| 22 | 0***2 | WASHER | |
| 23 | 2***0 | PLATE | |
| 23 | 2***0 | PLATE | |
| 24 | 2***0 | SHIM, 1.000 MM | |
| 25 | 2***0 | SPACER, 1.000 MM | |
| 25 | 2***0 | SPACER, 1.000 MM | |
| 26 | 2***0 | SPACER, 0.500 MM | |
| 27 | 1***0 | CLAMP |
