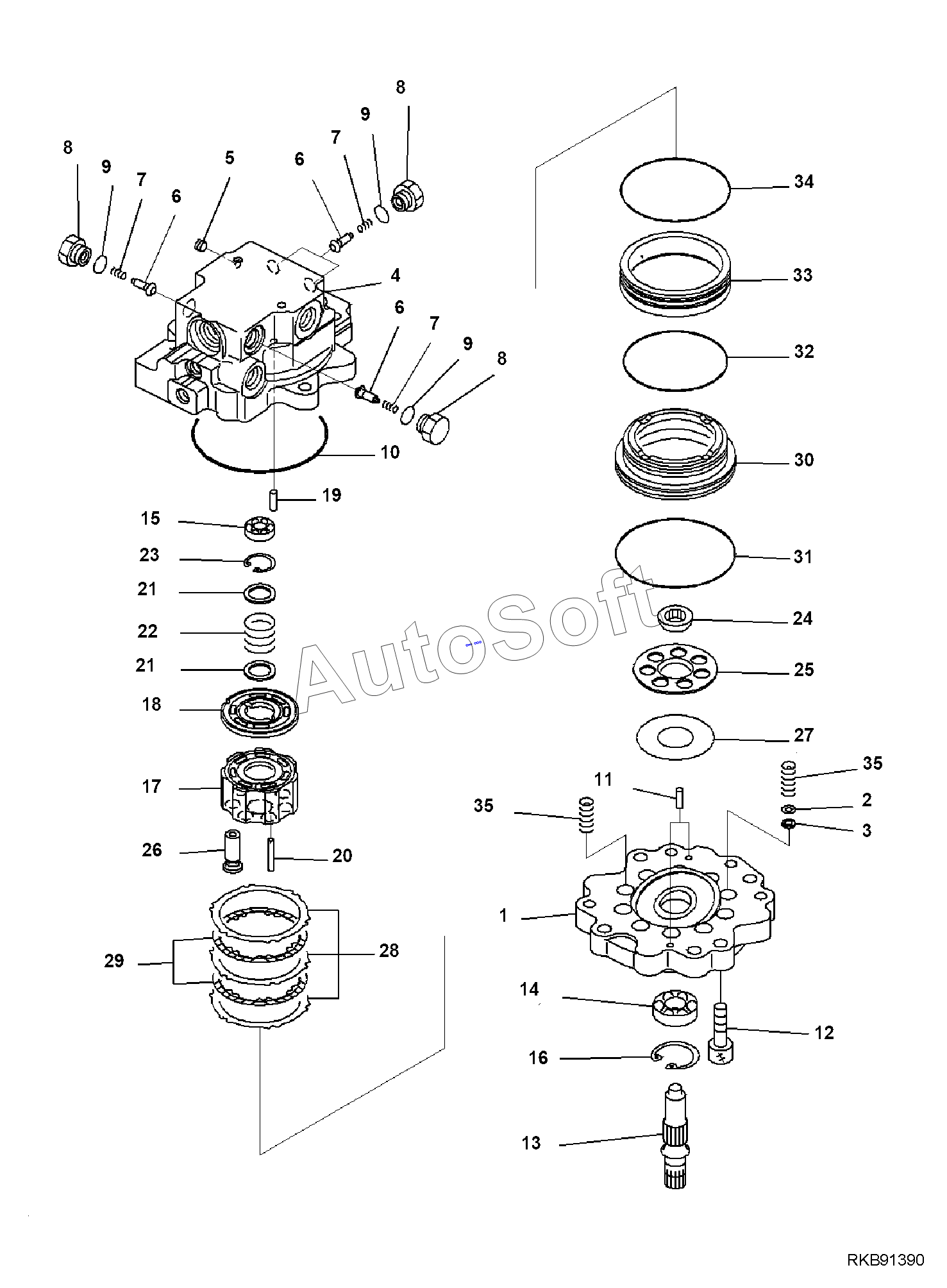

Каталог запасных частей к технике: Komatsu PC35MR-3 (2010). SWING MACHINERY, INNER PARTS, SWING MOTOR (1/2)
26
17
18
19
20
21
21
22
23
24
25
16
27
28
29
30
31
32
33
34
35
35
7
7
7
1
2
3
4
5
6
6
6
8
8
8
9
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22L-26-21003 | 2***3 | SWING MACHINERY, ASSEMBLY | |
| 708-7R-00360 | 7***0 | MOTOR, ASSEMBLY | |
| 708-7R-01250 | 7***0 | MOTOR, SUBASSEMBLY | |
| 708-7R-04130 | 7***0 | HOUSING, SUBASSEMBLY | |
| 1 | 7***0 | PLATE, SWASH | |
| 2 | 7***0 | WASHER | |
| 3 | 7***0 | FILTER | |
| 4 | 7***0 | HOUSING | |
| 5 | 7***0 | Plug | |
| 6 | 7***0 | VALVE | |
| 7 | 7***0 | SPRING | |
| 8 | 7***0 | PLUG | |
| 9 | 0***3 | O-RING | |
| 10 | 4***0 | O-RING | |
| 11 | 7***0 | PIN | |
| 12 | 0***0 | BOLT | |
| 13 | 7***0 | SHAFT | |
| 14 | 7***0 | BEARING | |
| 15 | 7***0 | BEARING | |
| 16 | 0***8 | RING, SNAP | |
| 17 | 7***0 | CYLINDER BLOCK | |
| 18 | 7***0 | PLATE, VALVE | |
| 19 | 7***0 | PIN | |
| 20 | 7***0 | PIN | |
| 21 | 7***0 | WASHER | |
| 22 | 7***0 | SPRING | |
| 23 | 0***2 | RING, SNAP | |
| 24 | 7***0 | GUIDE | |
| 25 | 7***0 | RETAINER | |
| 26 | 7***0 | PISTON, SUBASSEMBLY | |
| 27 | 7***0 | PLATE | |
| 28 | 7***1 | PLATE | |
| 29 | 7***2 | DISC | |
| 30 | 7***1 | PISTON | |
| 31 | 0***5 | O-RING | |
| 32 | 0***5 | O-RING | |
| 33 | 7***0 | RING, BRAKE | |
| 34 | 0***0 | O-RING | |
| 35 | 7***0 | SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
