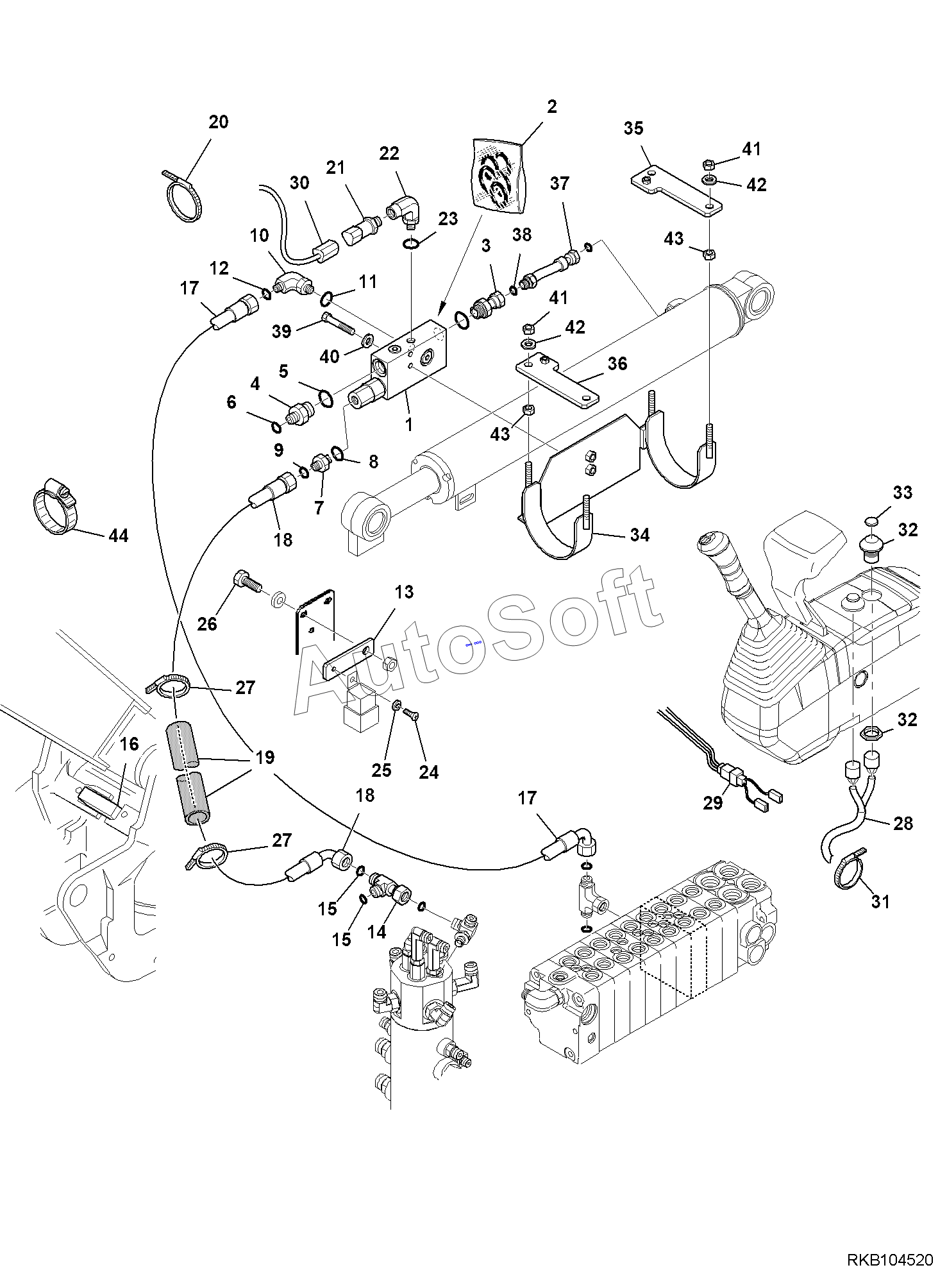

Каталог запасных частей к технике: Komatsu PC35MR-3 (2010). BOOM, WITH BOOM AND ARM ANTIBURST VALVE, 2-ATTACHMENT, BOOM ANTIBURST VALVE
34
24
25
26
27
27
28
29
30
31
32
32
33
23
35
36
37
38
39
40
41
41
42
42
43
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | VALVE, ASSEMBLY | |
| 2 | 8***8 | KIT, GASKET | |
| 3 | 2***0 | UNION | |
| 4 | 3***5 | UNION | |
| 5 | 3***7 | O-RING | |
| 6 | 0***9 | O-RING | |
| 7 | 2***0 | UNION | |
| 8 | 2***0 | O-RING | |
| 9 | 0***8 | O-RING | |
| 10 | 2***0 | ELBOW | |
| 11 | 0***8 | O-RING | |
| 12 | 2***0 | O-RING | |
| 13 | 2***0 | PLATE | |
| 14 | 3***0 | TEE | |
| 15 | 0***8 | O-RING | |
| 16 | 2***0 | CUSHION | |
| 17 | 2***0 | HOSE | |
| 18 | 2***0 | HOSE | |
| 19 | 2***0 | SLEEVE | |
| 20 | 2***0 | BAND | |
| 21 | 4***0 | PRESSURE SWITCH | |
| 22 | 4***0 | ELBOW | |
| 23 | 2***0 | O-RING | |
| 24 | 2***0 | SCREW | |
| 25 | 0***8 | WASHER | |
| 26 | 0***5 | BOLT | |
| 27 | 0***3 | BAND | |
| 28 | 2***1 | WIRING HARNESS, ROTARY BEAM AND OVERLOAD ALARM LINE | |
| 29 | 2***0 | WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (CAB SIDE) | |
| 30 | 2***0 | WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (FRAME LINE) | |
| 31 | 0***9 | BAND | |
| 32 | 2***0 | PUSH-BUTTON | |
| 33 | 2***0 | GLASS | |
| 34 | 2***1 | BRACKET | |
| 35 | 2***1 | PLATE | |
| 36 | 2***1 | PLATE | |
| 37 | 2***0 | PIPE | |
| 38 | 0***9 | O-RING | |
| 39 | 0***5 | BOLT | |
| 40 | 0***3 | WASHER | |
| 41 | 2***0 | NUT | |
| 42 | 0***3 | WASHER | |
| 43 | 0***6 | NUT | |
| 44 | 0***4 | BAND |
