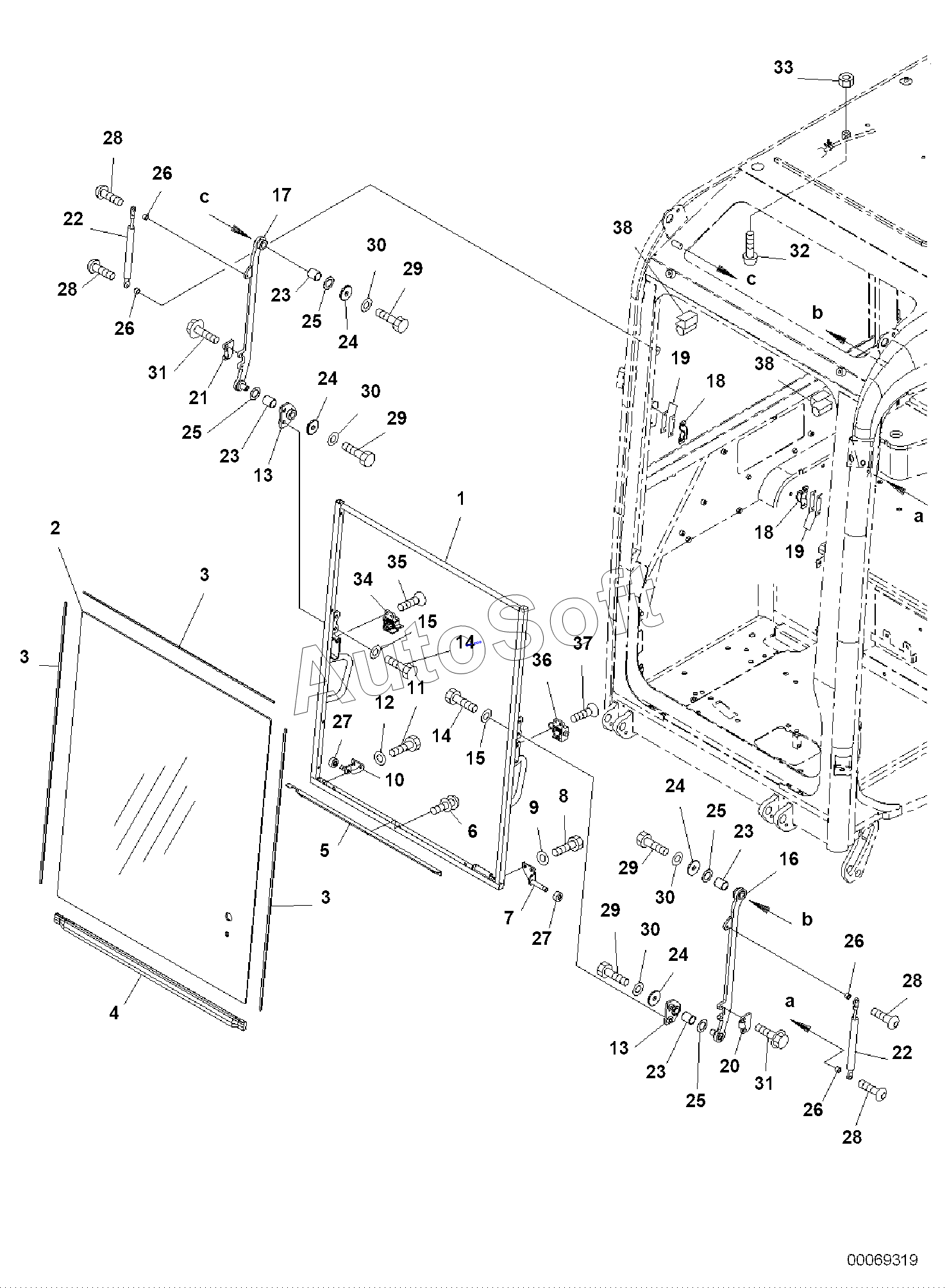

Каталог запасных частей к технике: Komatsu PC55MR-3 (2010). CAB, 1-ATTACHMENT, FRONT WINDOW
29
29
29
29
19
19
20
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
28
28
28
28
18
18
30
30
30
30
31
31
32
33
34
35
36
37
38
38
8
1
2
3
3
3
4
5
6
7
9
10
11
12
13
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22M-54-24501 | 2***1 | WINDSCREEN, ASSY. | |
| 22N-54-00331 | 2***1 | CAB, ASSEMBLY | |
| 22N-54-00332 | 2***2 | CAB, ASSEMBLY | |
| 22N-54-R0332 | 2***2 | CAB, ASSEMBLY | |
| 1 | 2***2 | FRAME | |
| 2 | 2***2 | GLASS, FRONT | |
| 3 | 2***0 | GASKET | |
| 4 | 2***0 | GASKET | |
| 5 | 2***1 | PLATE | |
| 6 | 0***0 | SCREW | |
| 7 | 2***1 | BRACKET | |
| 8 | 0***6 | BOLT | |
| 9 | 0***3 | WASHER | |
| 10 | 2***0 | BRACKET | |
| 11 | 0***6 | BOLT | |
| 12 | 0***3 | WASHER | |
| 13 | 2***0 | BRACKET | |
| 14 | 0***0 | BOLT | |
| 15 | 0***3 | WASHER | |
| 16 | 2***1 | PLATE | |
| 17 | 2***1 | PLATE | |
| 18 | 2***2 | STRIKER | |
| 19 | 2***0 | PLATE | |
| 20 | 2***2 | STRIKER | |
| 21 | 2***0 | STRIKER | |
| 22 | 2***0 | TIE-ROD | |
| 23 | 2***0 | SLEEVE | |
| 24 | 2***0 | WASHER | |
| 25 | 2***0 | WASHER | |
| 26 | 2***0 | SLEEVE | |
| 27 | 2***0 | ROLLER | |
| 28 | 0***2 | SCREW | |
| 29 | 0***0 | BOLT | |
| 30 | 0***3 | WASHER | |
| 31 | 0***6 | BOLT | |
| 32 | 2***1 | STOPPER | |
| 33 | 2***0 | NUT | |
| 34 | 2***2 | LOCK ASSY., R.H. | |
| 35 | 0***6 | SCREW | |
| 36 | 2***2 | LOCK ASSY., R.H. | |
| 37 | 0***6 | SCREW | |
| 38 | 2***0 | GASKET |
