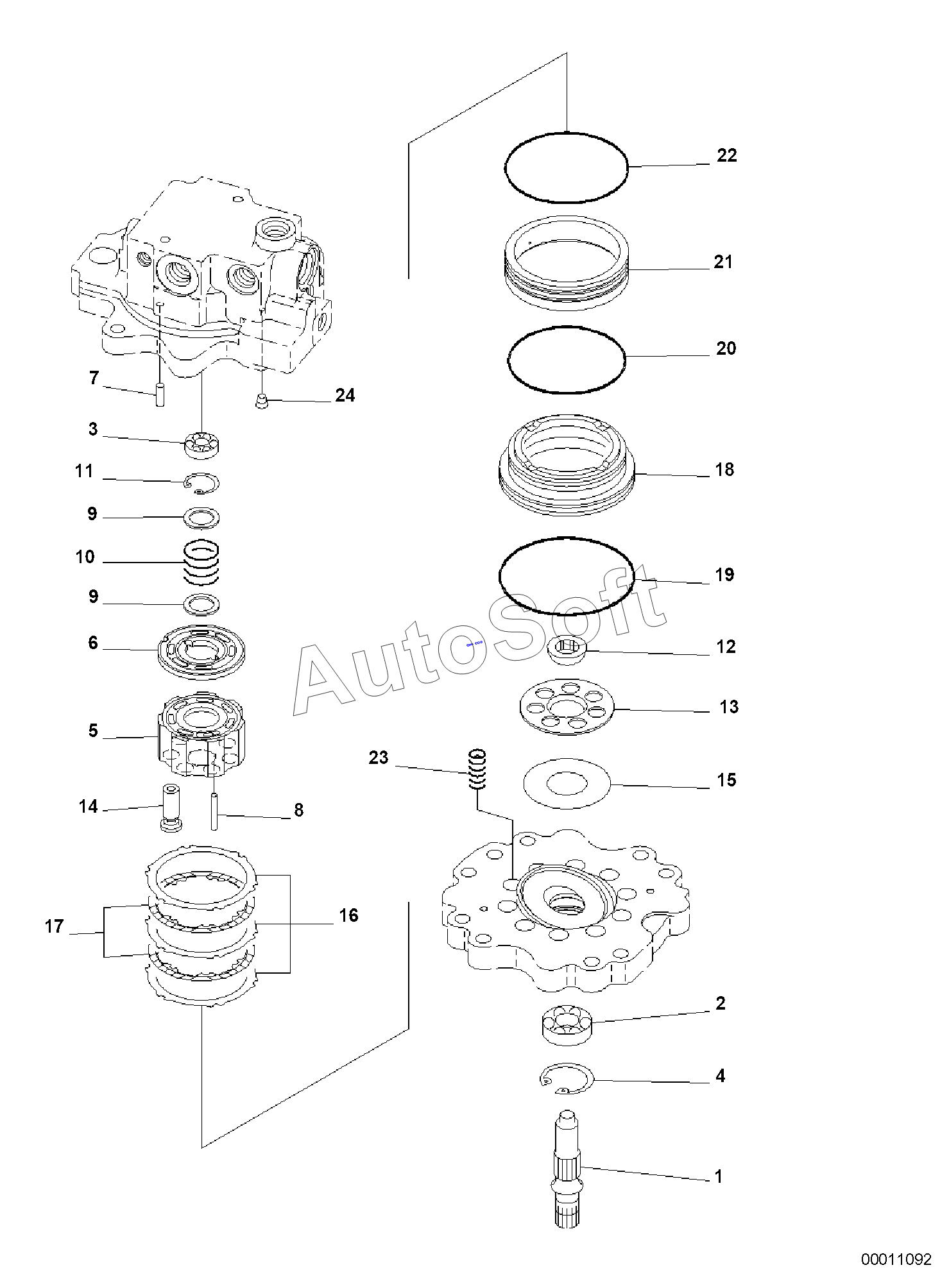

Каталог запасных частей к технике: Komatsu PC55MR-3 (2010). SWING MACHINERY, INNER PARTS (2/3)
11
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22M-26-31000 | 2***0 | SWING MACHINERY, ASSEMBLY | |
| 708-7R-00420 | 7***0 | MOTOR, ASSEMBLY | |
| MOTOR, SUBASSEMBLY | M***Y | MOTOR, SUBASSEMBLY | |
| 1 | 7***0 | SHAFT | |
| 2 | 7***0 | BEARING | |
| 3 | 7***0 | BEARING | |
| 4 | 0***8 | RING, SNAP | |
| 5 | 7***0 | CYLINDER BLOCK | |
| 6 | 7***2 | PLATE | |
| 7 | 7***0 | PIN | |
| 8 | 7***0 | PIN | |
| 9 | 7***0 | WASHER | |
| 10 | 7***0 | SPRING | |
| 11 | 0***2 | RING, SNAP | |
| 12 | 7***0 | GUIDE | |
| 13 | 7***0 | RETAINER | |
| 14 | 7***0 | PISTON, SUBASSEMBLY | |
| 15 | 7***0 | PLATE | |
| 16 | P***E | PLATE | |
| 17 | 7***2 | DISC | |
| 18 | 7***1 | PISTON | |
| 19 | 0***5 | O-RING | |
| 20 | 0***5 | O-RING | |
| 21 | 7***1 | RING | |
| 22 | 0***0 | O-RING | |
| 23 | 7***0 | SPRING | |
| 24 | O***E | ORIFICE |
