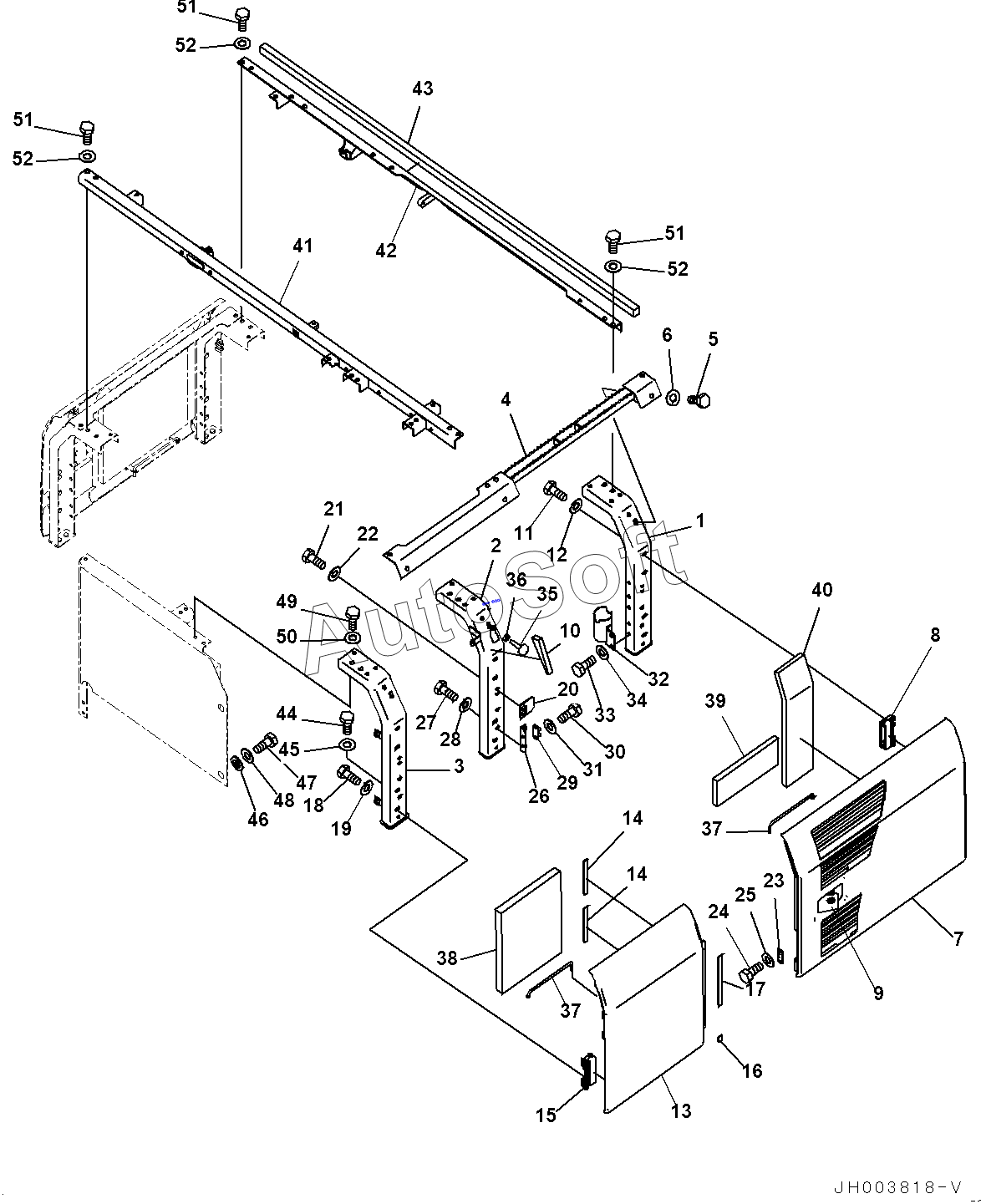

Каталог запасных частей к технике: Komatsu PC200-8MO (2010). Side Cover L.H. (#400001-)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
51
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-54-74182 | 2***2 | Lock Assembly | |
| 1 | 2***2 | Frame | |
| 2 | 2***3 | Frame | |
| 3 | 2***1 | Frame | |
| 4 | 2***1 | Frame | |
| 5 | 0***5 | BOLT | |
| 6 | 0***2 | WASHER | |
| 7 | 2***6 | Cover | |
| 8 | 2***4 | Hinge, Welded | |
| 9 | 2***2 | Lock, Welded | |
| 10 | 2***0 | Sheet | |
| 11 | 0***5 | BOLT | |
| 12 | 0***2 | WASHER | |
| 13 | 2***4 | Cover | |
| 14 | 2***0 | SHEET | |
| 15 | 2***4 | Hinge, Welded | |
| 16 | 2***1 | Sheet | |
| 17 | 2***2 | Sheet | |
| 18 | 0***5 | BOLT | |
| 19 | 0***2 | WASHER | |
| 20 | 2***0 | PLATE | |
| 21 | 0***5 | BOLT | |
| 22 | 0***2 | WASHER | |
| 23 | 2***0 | DOVE TAIL | |
| 24 | 0***2 | BOLT | |
| 25 | 0***3 | WASHER | |
| 26 | 2***0 | BRACKET | |
| 27 | 0***5 | BOLT | |
| 28 | 0***2 | WASHER | |
| 29 | 2***1 | DOVE TAIL | |
| 30 | 0***6 | BOLT | |
| 31 | 0***3 | WASHER | |
| 32 | 2***2 | Bracket | |
| 33 | 0***5 | BOLT | |
| 34 | 0***2 | WASHER | |
| 35 | 2***1 | STOPPER | |
| 36 | 0***8 | NUT | |
| 37 | 2***2 | BAR | |
| 38 | 2***1 | Sheet | |
| 39 | 2***0 | Sheet | |
| 40 | 2***0 | Sheet | |
| 41 | 2***2 | Frame | |
| 41 | 2***1 | Frame | |
| 42 | F***e | Frame | |
| 43 | 2***1 | Sheet | |
| 44 | 0***0 | BOLT | |
| 45 | 0***2 | WASHER | |
| 46 | 2***0 | COLLAR | |
| 47 | 0***5 | BOLT | |
| 48 | 0***2 | WASHER | |
| 49 | 0***0 | BOLT | |
| 50 | 0***2 | WASHER | |
| 51 | 0***0 | BOLT | |
| 52 | 0***2 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
