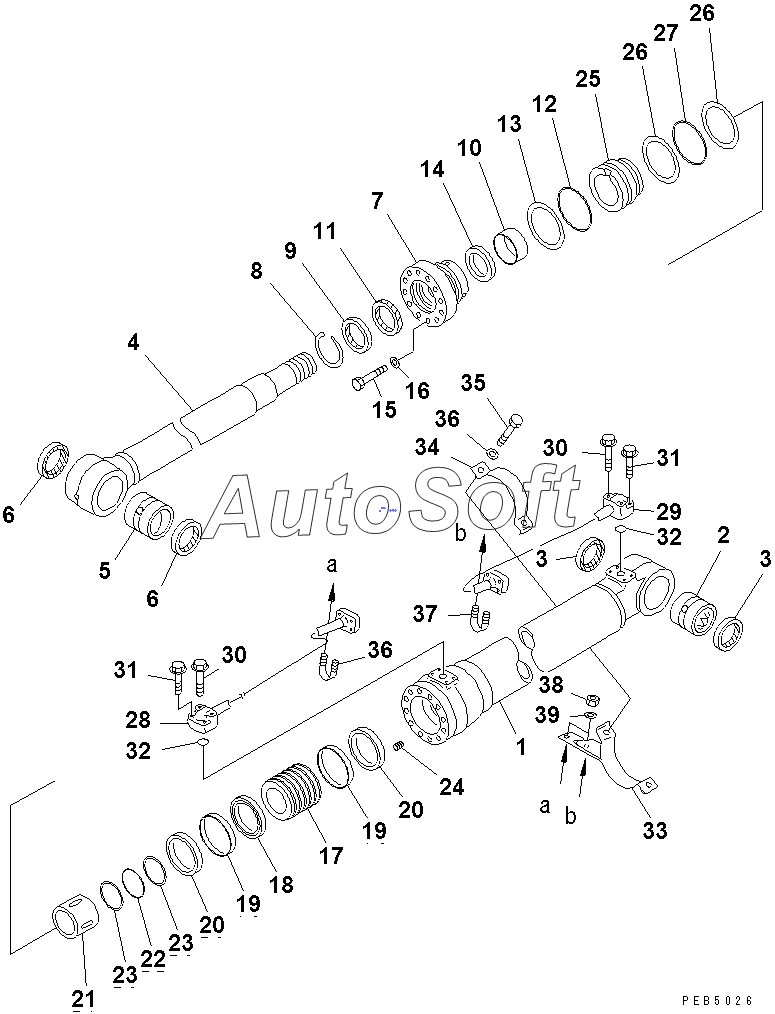

Каталог запасных частей к технике: Komatsu PC210-6 (2010). BOOM CYLINDER (WITH BUSHING REDUCED RADIAL PLAY)(#30980-)
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
26
26
27
28
29
30
30
31
31
32
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205-63-07240 | 2***0 | CYLINDER ASS'Y | |
| 205-63-51271 | 2***1 | TUBE,R.H. | |
| 205-63-53692 | 2***2 | BRACKET,R.H. | |
| 205-63-X7240 | 2***0 | BOOM CYLINDER GROUP,L.H. (SEE FIG.Y1620-01A1A) | |
| 205-63-X7250 | 2***0 | BOOM CYLINDER GROUP,R.H. (SEE FIG.Y1620-01A1A) | |
| 20Y-62-24610 | 2***0 | TUBE,R.H. | |
| 1 | 2***1 | CYLINDER | |
| 10 | 7***0 | BUSHING | |
| 11 | 7***0 | PACKING,ROD | |
| 12 | 0***0 | O-RING | |
| 13 | 7***0 | RING,BACK-UP | |
| 14 | 7***0 | RING,BUFFER | |
| 15 | 0***0 | BOLT | |
| 16 | 0***5 | WASHER | |
| 17 | 7***1 | PISTON | |
| 18 | 7***0 | RING,PISTON (KIT) | |
| 19 | 7***0 | RING,WEAR | |
| 2 | 2***1 | BUSHING | |
| 20 | 7***1 | RING | |
| 21 | 7***0 | PLUNGER | |
| 22 | 0***5 | O-RING | |
| 23 | 7***0 | RING,BACK-UP | |
| 24 | 0***6 | SCREW | |
| 25 | 7***0 | COLLAR | |
| 26 | 7***0 | RING,BACK-UP | |
| 27 | 0***0 | O-RING | |
| 28 | 2***1 | TUBE,L.H. | |
| 29 | 2***0 | TUBE,L.H. | |
| 3 | 0***0 | SEAL,DUST | |
| 30 | 0***5 | BOLT | |
| 31 | 0***0 | BOLT | |
| 32 | 0***0 | O-RING | |
| 33 | 2***2 | BRACKET,L.H. | |
| 34 | 7***0 | BAND | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***8 | CLIP | |
| 38 | 0***1 | NUT | |
| 39 | 0***2 | WASHER | |
| 4 | 2***1 | ROD,PISTON | |
| 5 | 7***0 | BUSHING | |
| 6 | 0***0 | SEAL | |
| 7 | 7***1 | HEAD,CYLINDER | |
| 8 | 0***9 | RING,SNAP | |
| 9 | 7***0 | SEAL,DUST | |
| G-1 | 2***0 | CYLINDER GROUP,L.H. (SEE FIG.Y1620-01A1A) | |
| G-2 | 2***0 | CYLINDER GROUP,R.H. (SEE FIG.Y1620-01A1A) |
