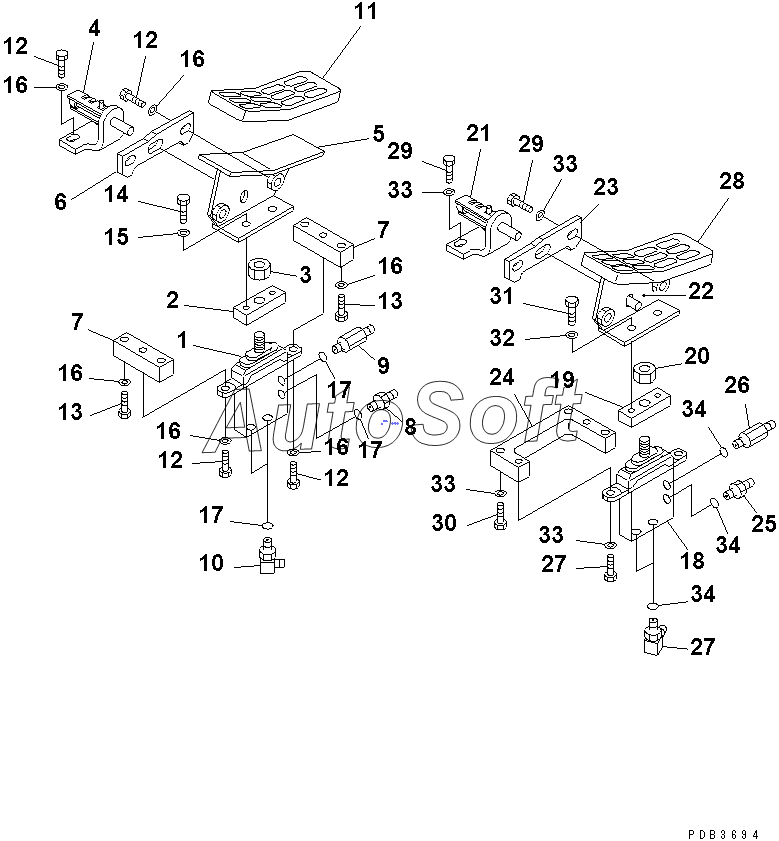

Каталог запасных частей к технике: Komatsu PC210LC-6 (2010). FLOOR FRAME (ATTACHMENT CONTROL PEDAL) (2 ACTUATOR)(#30980-)
27
27
19
20
21
22
23
24
25
26
18
28
29
29
30
31
32
33
33
33
33
34
34
34
34
34
34
10
2
3
4
5
6
7
7
8
9
1
11
12
12
12
12
13
13
14
15
16
16
16
16
16
16
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | PILOT VALVE | |
| 2 | 2***0 | SEAT | |
| 3 | 0***8 | NUT | |
| 4 | 2***0 | BRACKET | |
| 5 | 2***0 | PEDAL | |
| 6 | 2***0 | PLATE | |
| 7 | 2***1 | PLATE | |
| 8 | 2***0 | NIPPLE | |
| 9 | 2***0 | NIPPLE | |
| 10 | 2***0 | ELBOW | |
| 11 | 1***0 | PEDAL CAP | |
| 12 | 0***0 | BOLT | |
| 13 | 0***0 | BOLT | |
| 14 | 0***0 | BOLT | |
| 15 | 0***3 | WASHER | |
| 16 | 0***2 | WASHER | |
| 17 | 0***1 | O-RING | |
| 17 | 0***1 | O-RING | |
| 18 | 7***0 | PILOT VALVE | |
| 19 | 2***0 | SEAT | |
| 20 | 0***8 | NUT | |
| 21 | 2***0 | BRACKET | |
| 22 | 2***0 | PEDAL | |
| 23 | 2***0 | PLATE | |
| 24 | 2***0 | PLATE | |
| 25 | 2***0 | NIPPLE | |
| 26 | 2***0 | NIPPLE | |
| 27 | 2***0 | ELBOW | |
| 28 | 1***0 | PEDAL CAP | |
| 29 | 0***0 | BOLT | |
| 30 | 0***0 | BOLT | |
| 31 | 0***0 | BOLT | |
| 32 | 0***3 | WASHER | |
| 33 | 0***2 | WASHER | |
| 34 | 0***1 | O-RING | |
| 34 | 0***1 | O-RING |
