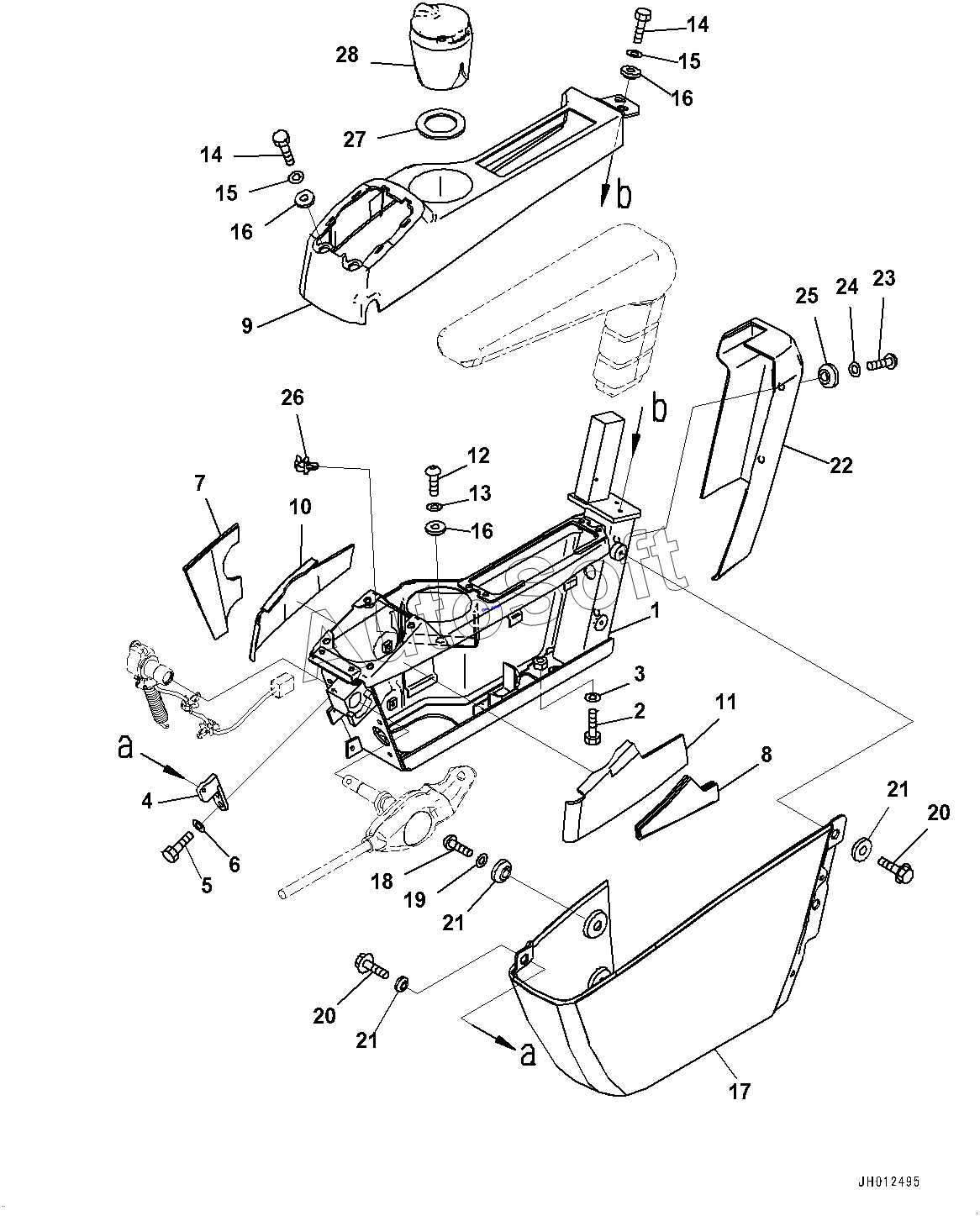

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Cab, Floor, Console, L.H. (#100001-)
15
15
28
27
26
25
24
23
22
21
21
21
20
20
19
18
17
16
16
16
1
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Frame | |
| 2 | 0***0 | BOLT | |
| 3 | 0***2 | WASHER | |
| 4 | 2***2 | Bracket | |
| 5 | 0***6 | BOLT | |
| 6 | 0***3 | WASHER | |
| 7 | 2***1 | Sheet | |
| 8 | 2***1 | Sheet | |
| 9 | 2***4 | Cover | |
| 10 | 2***1 | Sheet | |
| 11 | 2***1 | Sheet | |
| 12 | 0***6 | SCREW | |
| 13 | 0***3 | WASHER | |
| 14 | 0***6 | BOLT | |
| 15 | 0***3 | WASHER | |
| 16 | 2***0 | Collar | |
| 17 | 2***2 | Cover | |
| 18 | 0***6 | SCREW | |
| 19 | 0***3 | WASHER | |
| 20 | 0***2 | BOLT | |
| 21 | 2***0 | Collar | |
| 22 | 2***3 | Cover | |
| 23 | 0***6 | SCREW | |
| 24 | 0***3 | WASHER | |
| 25 | 2***0 | Collar | |
| 26 | 2***0 | CLIP | |
| 27 | 2***0 | Sheet | |
| 28 | 2***1 | Ashtray |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
