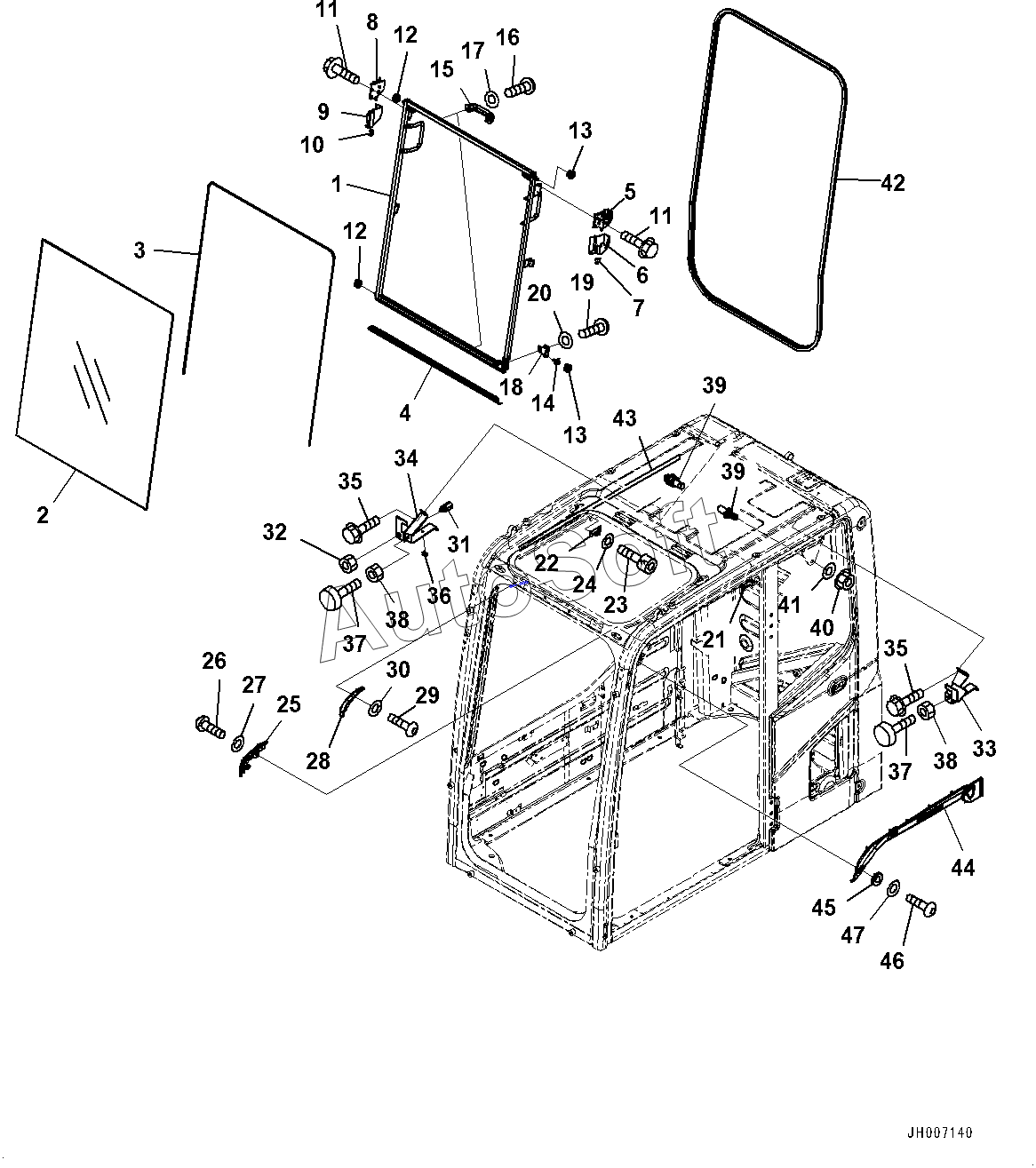

Каталог запасных частей к технике: Komatsu PC220-8MO (2010). Cab, Front Window (#100027-)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20Y-53-00380 | 2***0 | Window Assembly | |
| 20Y-53-00830 | 2***0 | Cab Assembly | |
| 20Y-53-00832 | 2***2 | Cab Assembly | |
| 1 | 2***1 | Frame | |
| 2 | 2***0 | Glass | |
| 3 | 2***1 | SEAL,FRONT WINDOW | |
| 4 | 2***1 | Seal | |
| 5 | 2***1 | LOCK ASS'Y,L.H. | |
| 6 | 2***0 | CASE,L.H. | |
| 7 | 2***0 | KNOB,L.H. | |
| 8 | 2***1 | LOCK ASS'Y,R.H. | |
| 9 | 2***0 | CASE,R.H. | |
| 10 | 2***0 | KNOB,R.H. | |
| 11 | 0***2 | BOLT | |
| 12 | 2***1 | ROLLER | |
| 13 | 2***1 | ROLLER | |
| 14 | 2***0 | Pin | |
| 15 | 2***0 | HANDLE | |
| 16 | 0***6 | SCREW | |
| 17 | 0***3 | WASHER | |
| 18 | 2***0 | BRACKET | |
| 19 | 0***6 | SCREW | |
| 20 | 0***3 | WASHER | |
| 21 | 2***0 | STOPPER | |
| 22 | 2***0 | STOPPER | |
| 23 | 0***6 | BOLT | |
| 24 | 0***3 | WASHER | |
| 25 | 2***1 | Block Assembly | |
| 26 | 0***6 | SCREW | |
| 27 | 0***3 | WASHER | |
| 28 | 2***1 | Bracket | |
| 29 | 0***6 | SCREW | |
| 30 | 0***3 | WASHER | |
| 31 | 2***0 | SWITCH | |
| 32 | 0***1 | NUT | |
| 33 | 2***1 | Bracket | |
| 34 | 2***0 | Bracket | |
| 35 | 0***2 | BOLT | |
| 36 | 0***5 | CLIP | |
| 37 | 2***1 | STOPPER | |
| 38 | 0***8 | NUT | |
| 39 | 2***1 | STRIKER | |
| 40 | 0***8 | Nut | |
| 41 | 0***2 | WASHER | |
| 42 | 2***0 | Seal | |
| 43 | 2***0 | SEAL | |
| 44 | 2***1 | Cover | |
| 45 | 2***0 | Collar | |
| 46 | 0***6 | SCREW | |
| 47 | 0***3 | WASHER |
